inovative Produkte der StriXner Fäll-Systeme GmbH
700 bar fernbedienbare Hydraulikpumpe mit Akku

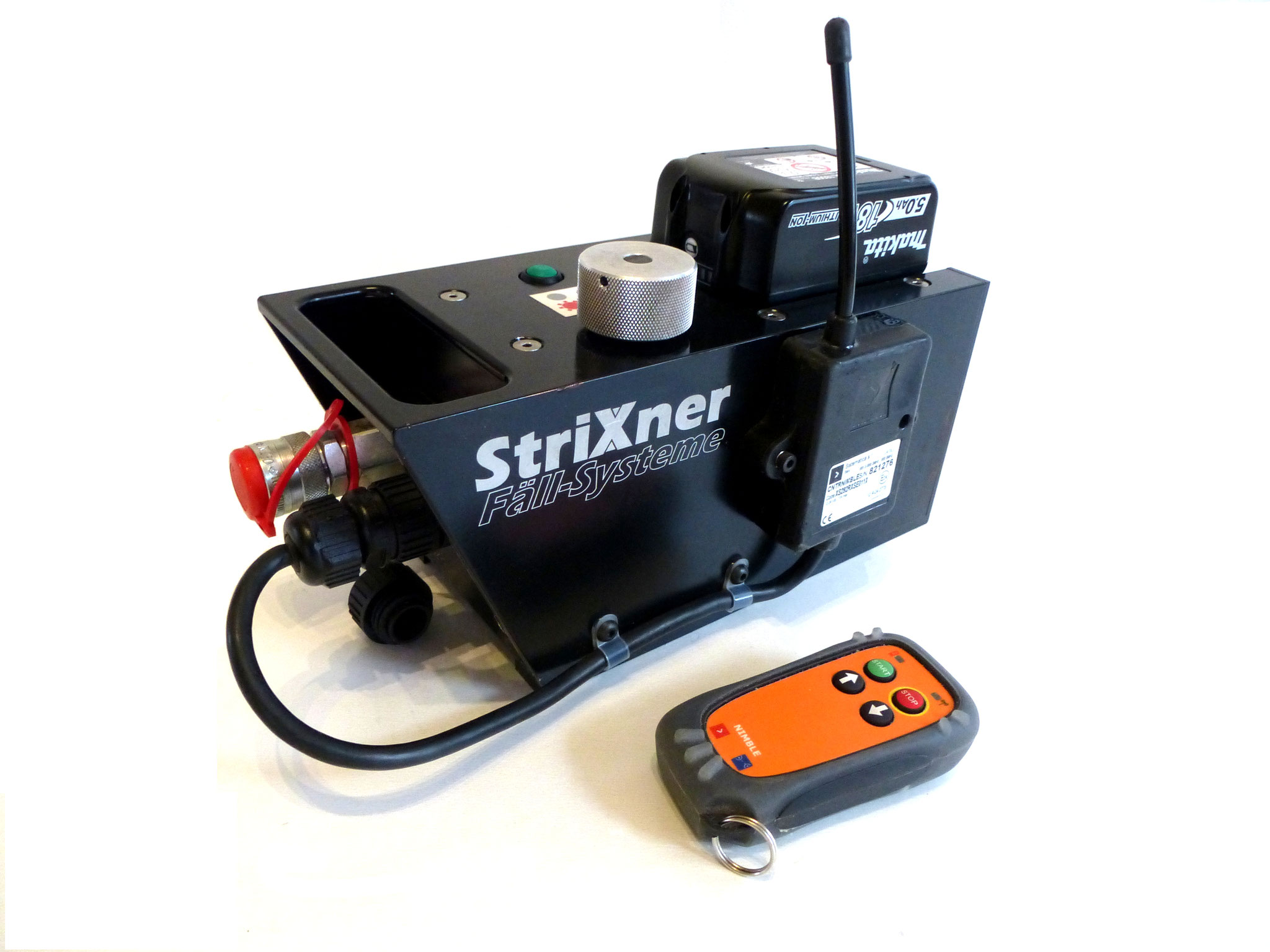

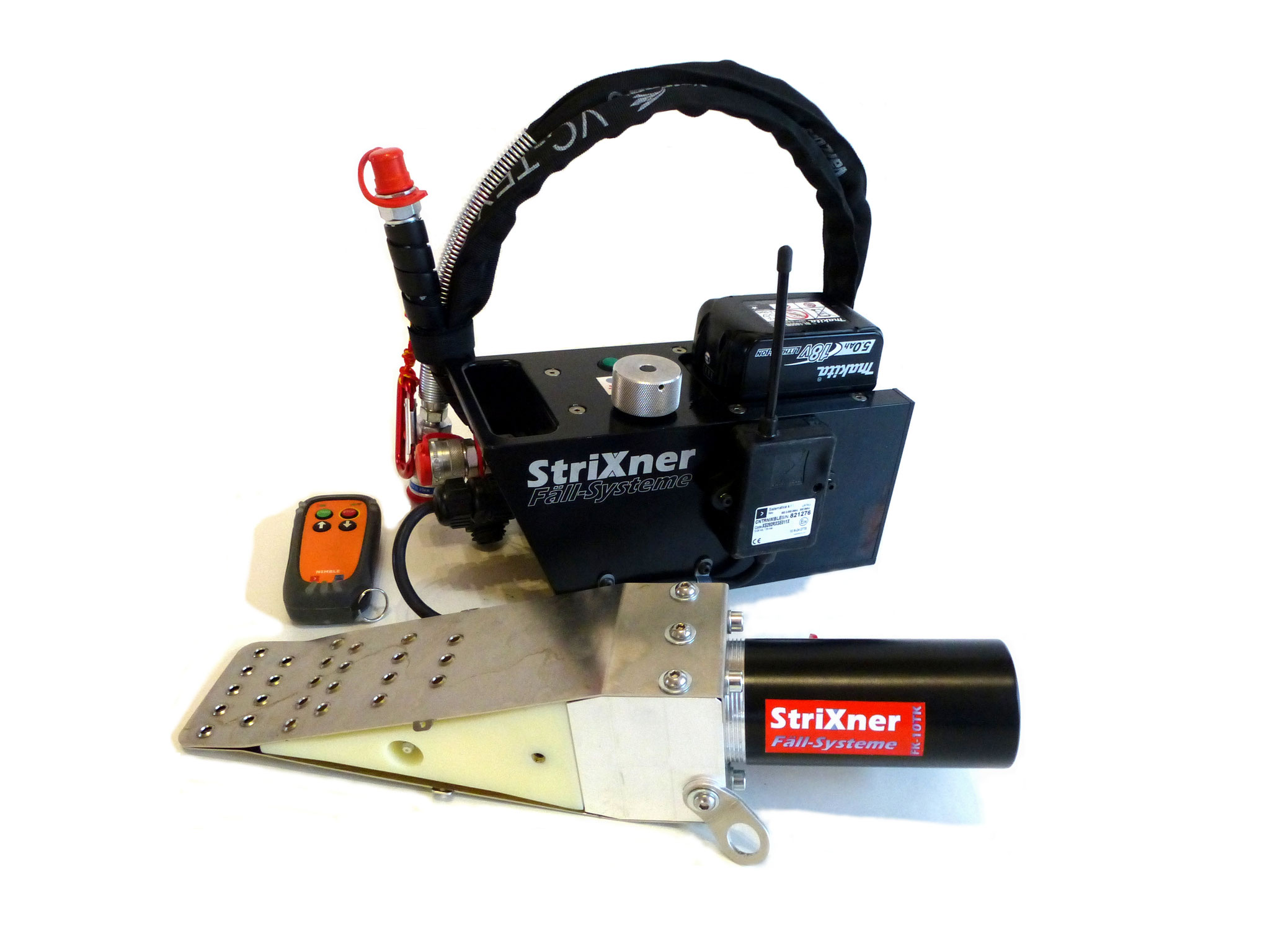

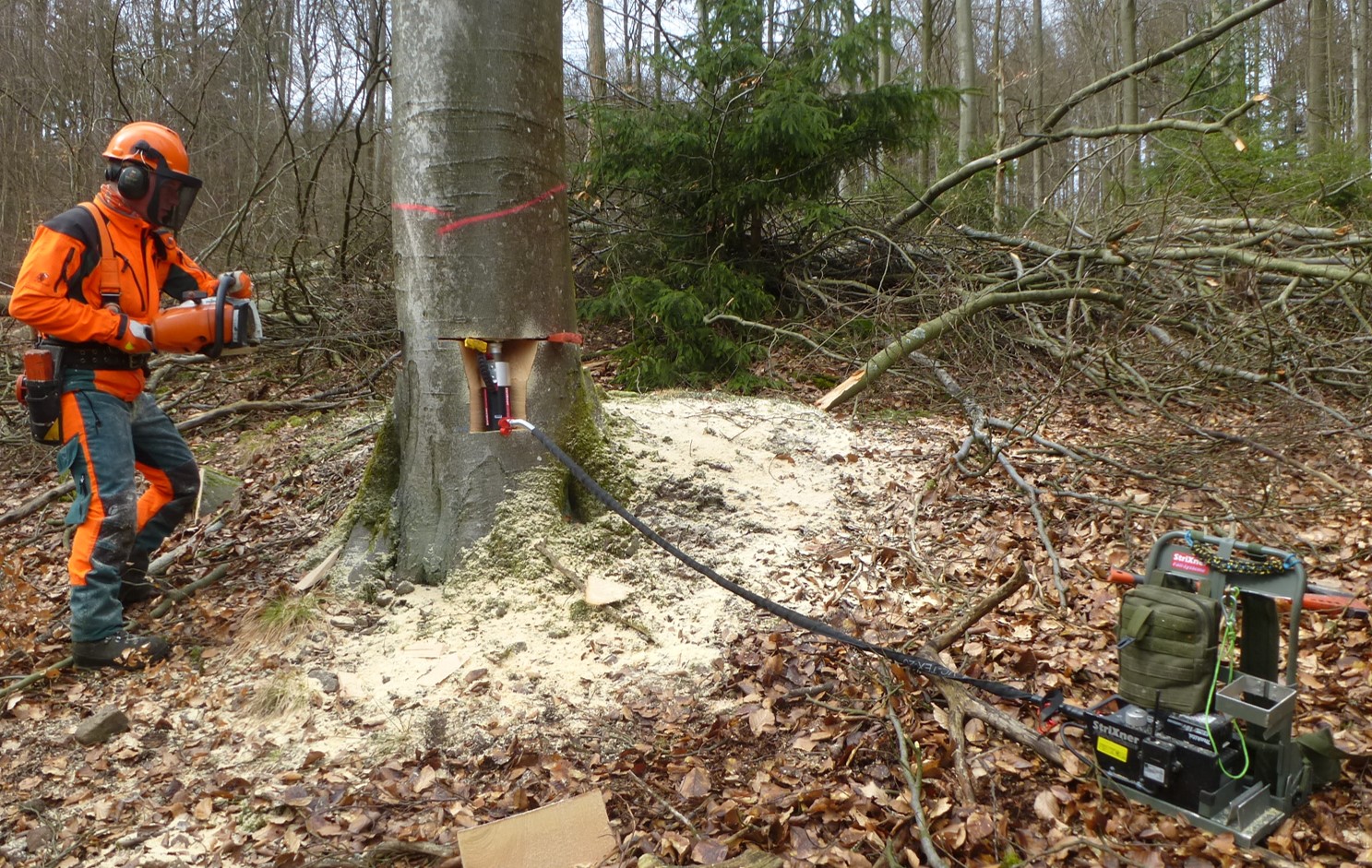

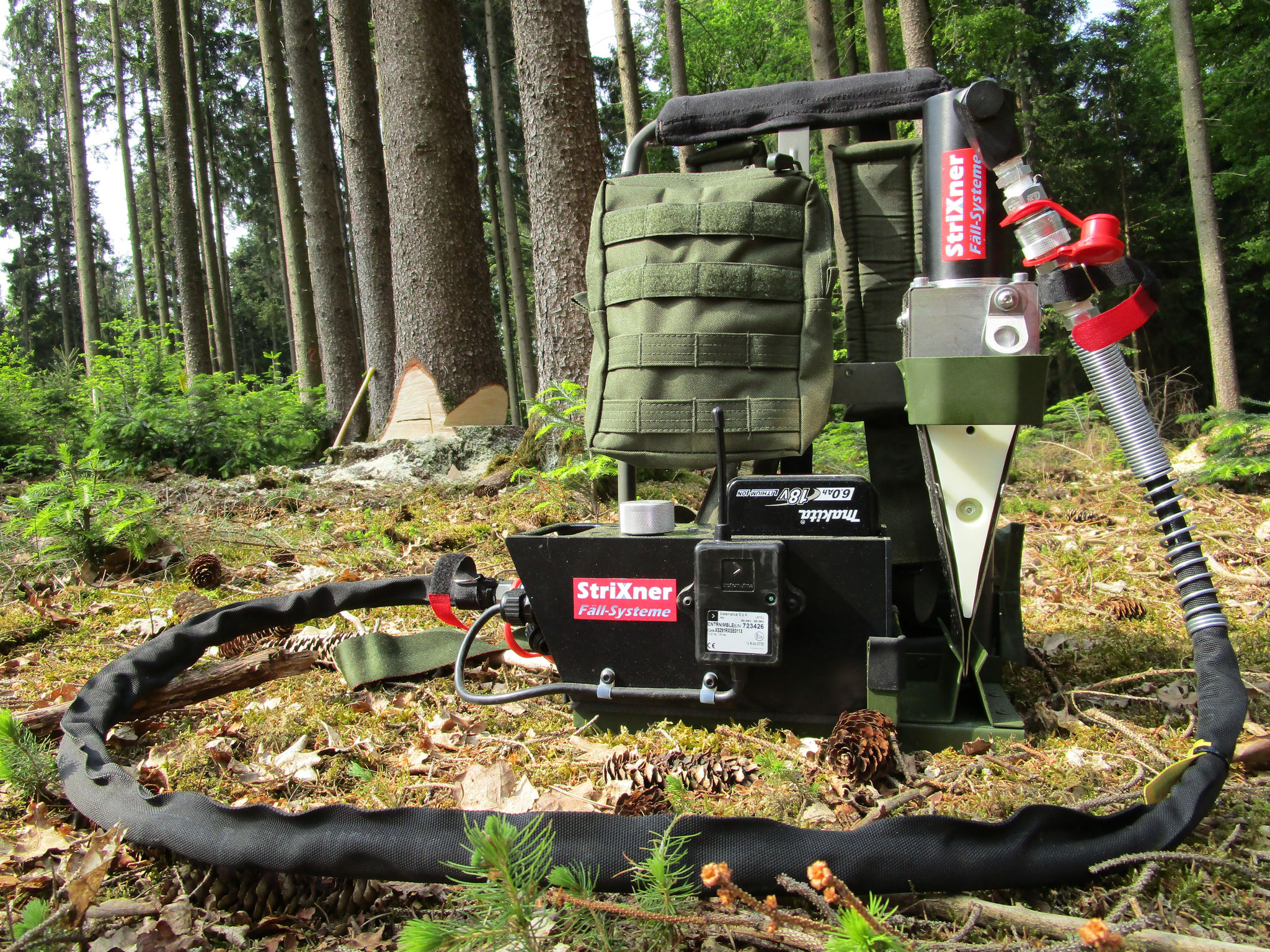

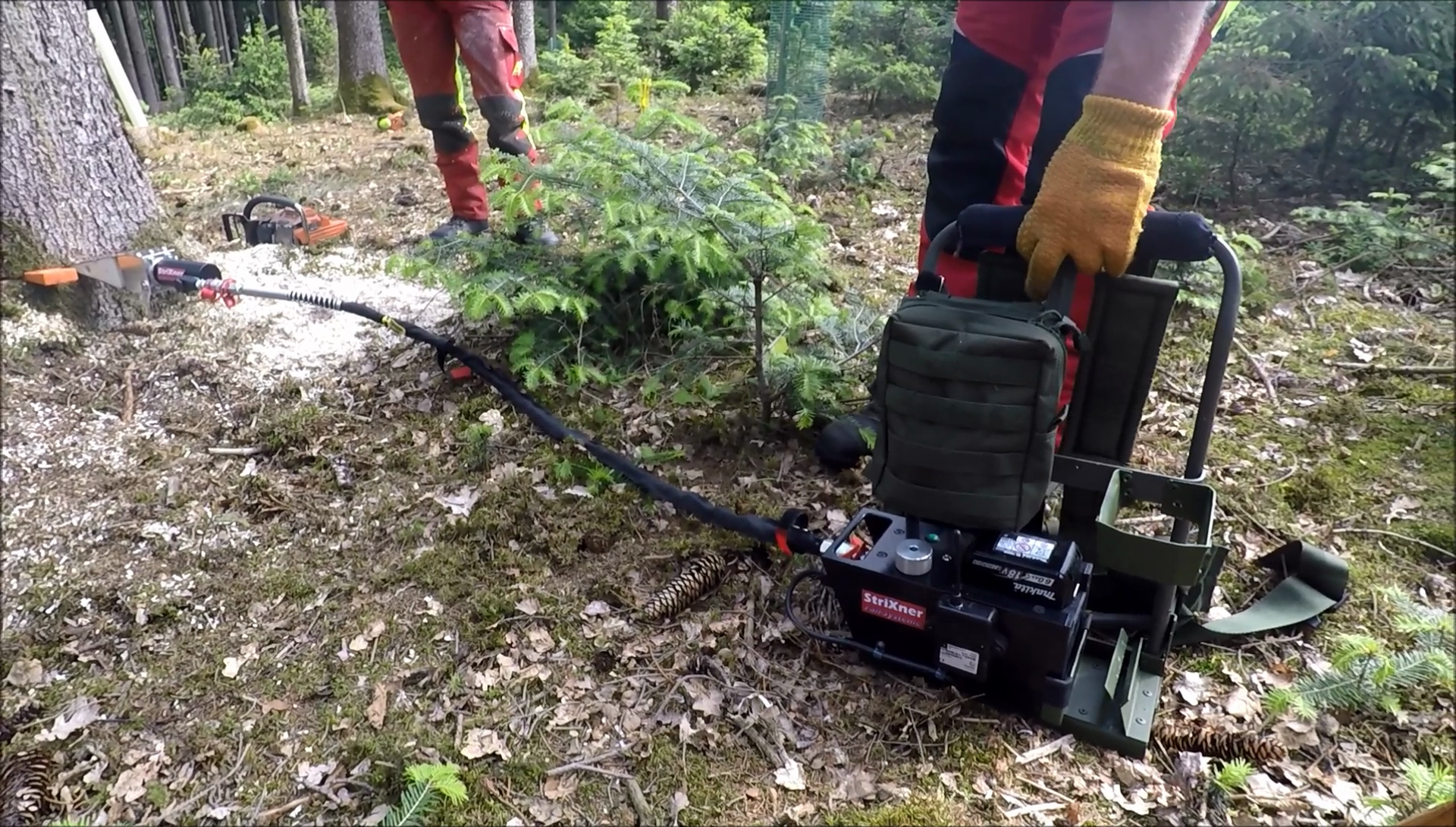

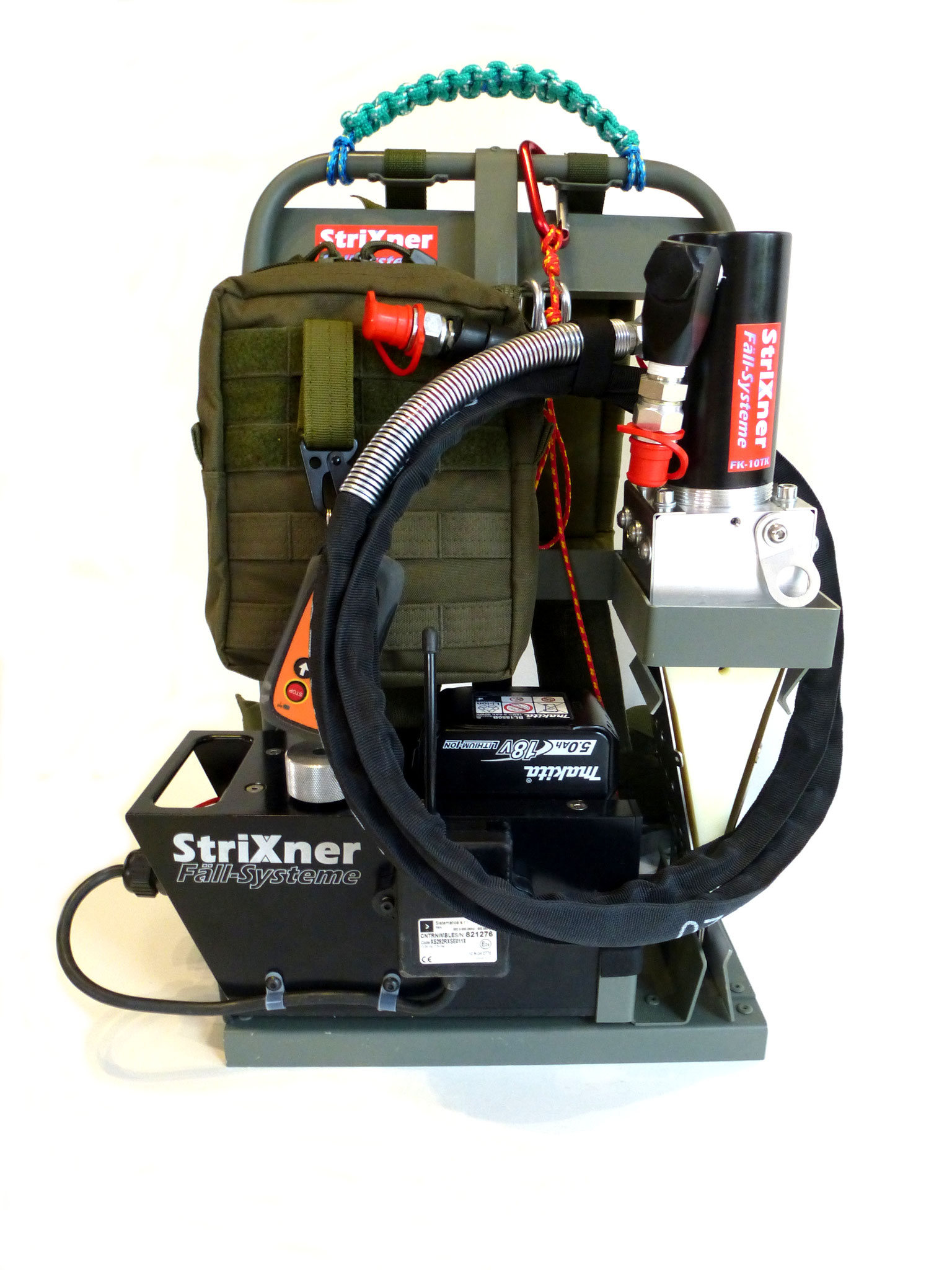

Fernbedienbares hydraulisches Akkufällsystem AP3
Fernbedienbare hydraulische akkubetriebene Radialkolbenpumpepumpe AP3
Austattungsmerkmale:
Makita 18V Akkusystem,
700 bar max. Druck,

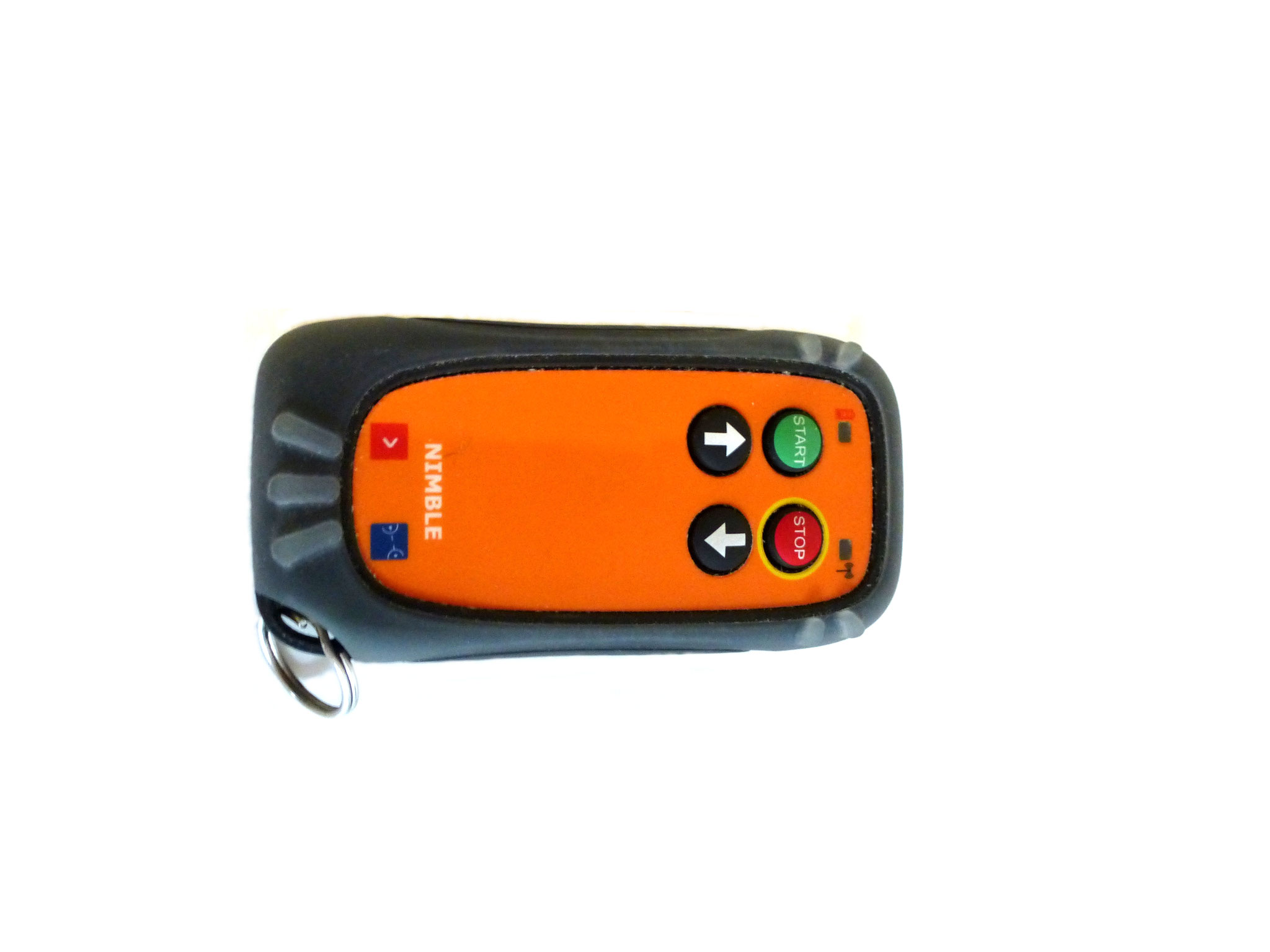

bidirektional arbeitende Sicherheitsfunkfern-bedienung Reichweite bis 150 m (im Freifeld),
Tragegewicht 6,2 kg (ölgefüllt)
550 cm3 nutzbarer Ölinhalt
Shell Naturelle schnellabbaubares Bioöl im Blasentank (PEFC, FSC.. konform), dadurch kann die AP3 in jeder
Lage arbeiten.
Mit 0,25 l/min Förderleistung bei 700 bar ist schnelles, effektives Fällen gewährleistet
die AP3 ist mit allen Fällköpfen und Hebezylindern* kombinierbar und betreibt bis zu zwei FK10T parallel.
sehr lange Akkulaufzeiten durch sehr hohen hydraulischen Wirkungsgrad
robuster hydraulischer Fällkeil ...

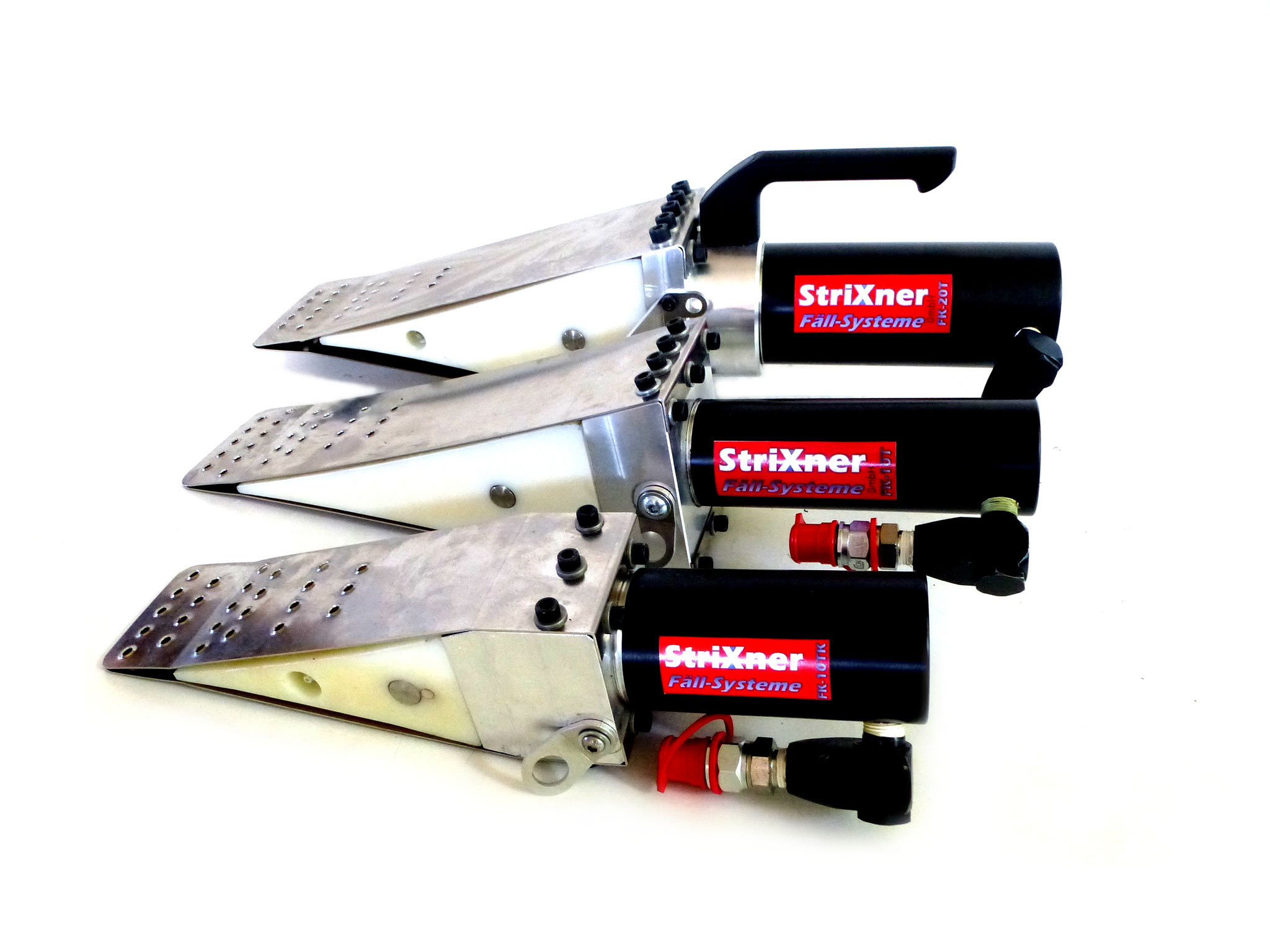

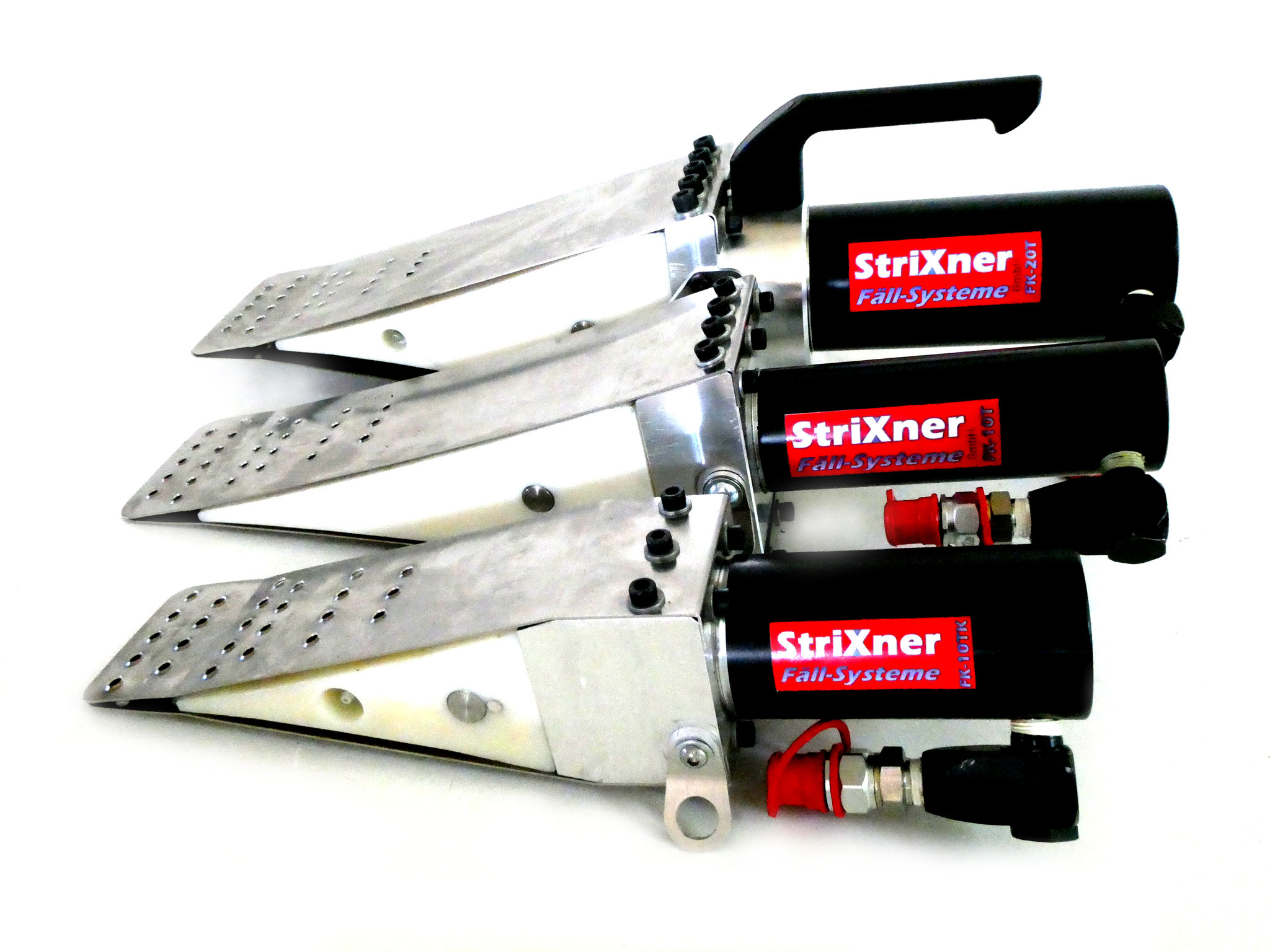

3 spezielle Fällköpfe zur Auswahl
kompakt, leicht und handlich der Kompaktfällkopf FK10TK
Hubkraft 22 t, Nettohub 45 mm, Gewicht 3,6 kg,
Ölvolumen 169 cm3, Druck 700 bar
stark im Nadelholz, geeignet bis mittelstarkes Holz

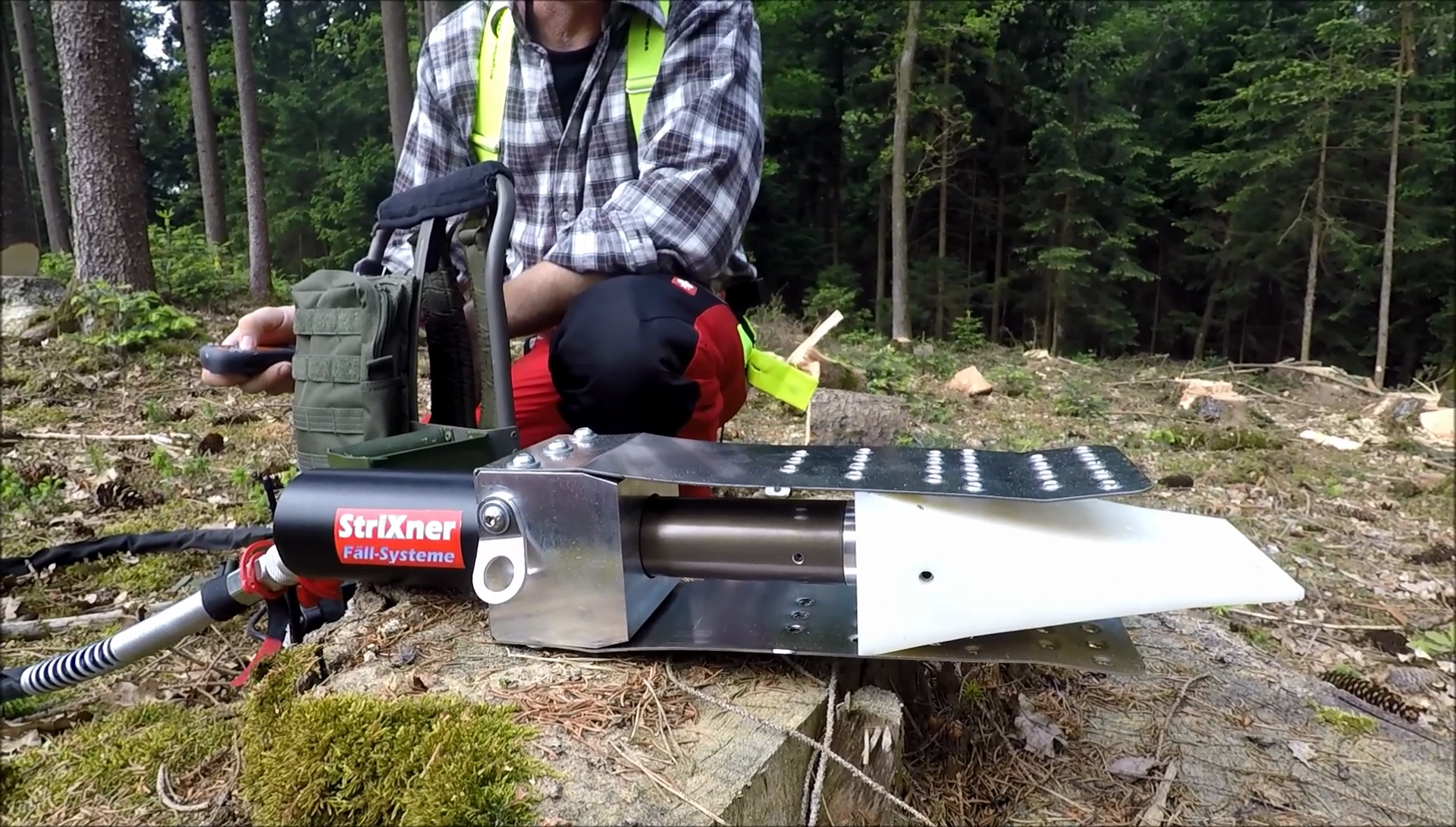

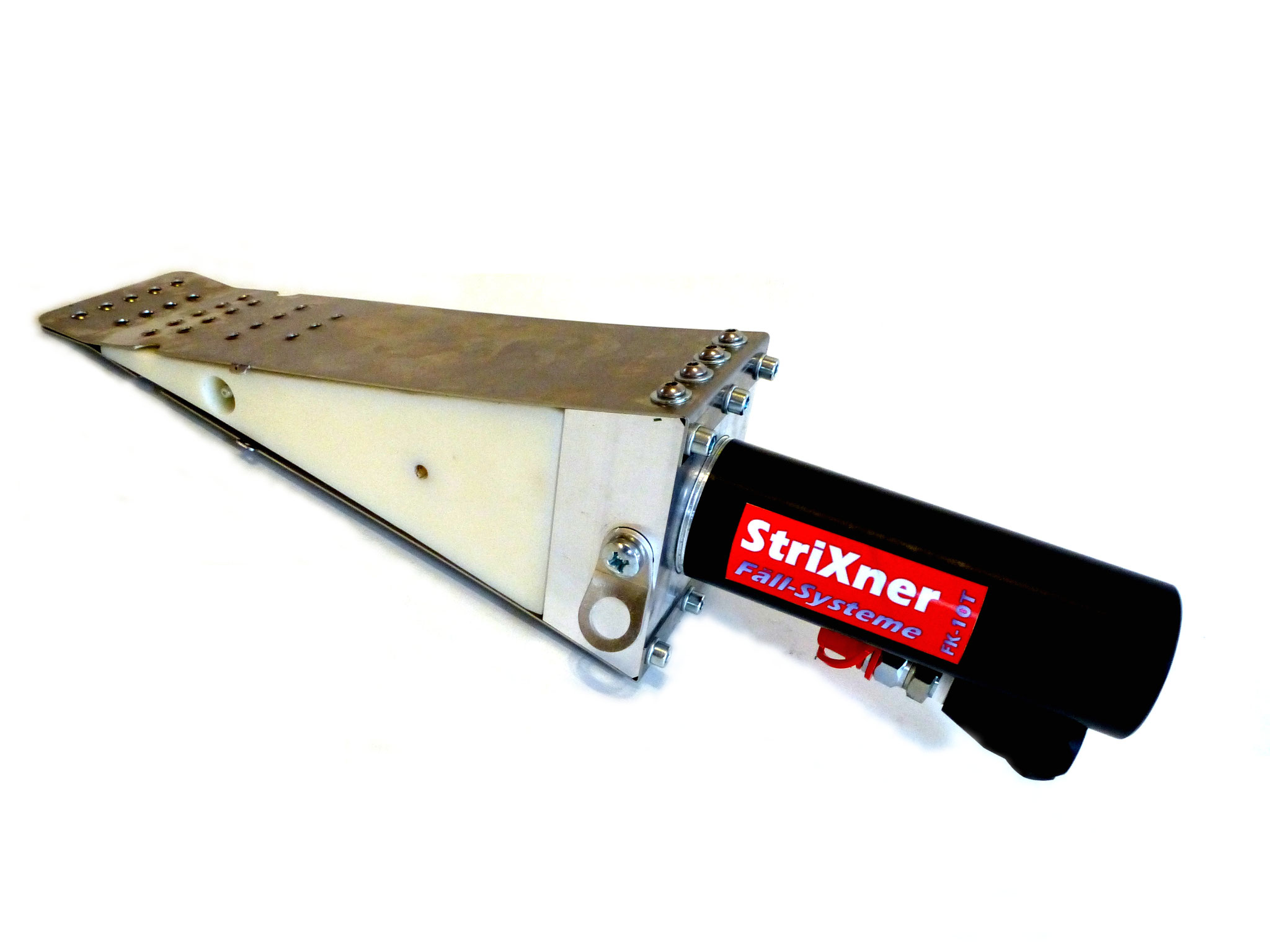

FK10T der Universalfällkopf mit sehr großem Einsatzbereich
Hubkraft 25 t, Nettohub 62 mm, Gewicht 5,2 kg,
Ölvolumen 254 cm3, Druck 700 bar
Der FK10T hat den breitesten Einsatzbereich und ist mit seinem großen Nettohubvermögen und kleinem Einbaumaß im Schwachholz genauso wie für Starkholz geeignet

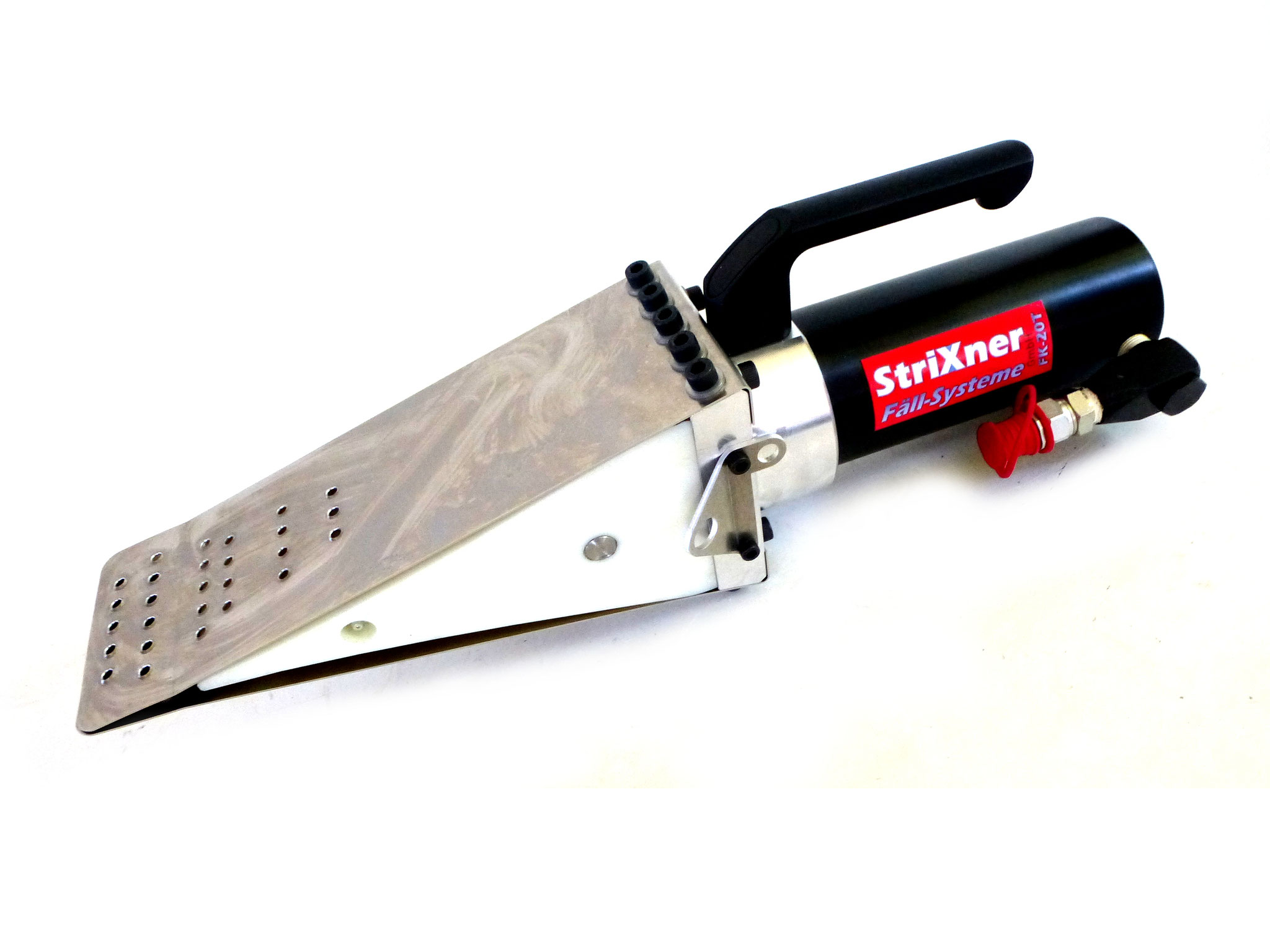

Der Starkholzfällkopf FK20T
Hubkraft 39 t, Nettohub 80 mm, Gewicht 8,6 kg,
Ölvolumen 465 cm3, Druck 700 bar
mit seiner großen Hubleistung und Hubweg speziell für starkes und überstarkes Holz konstruiert
ultraleichte Hebezylinder für mehr Hub ....

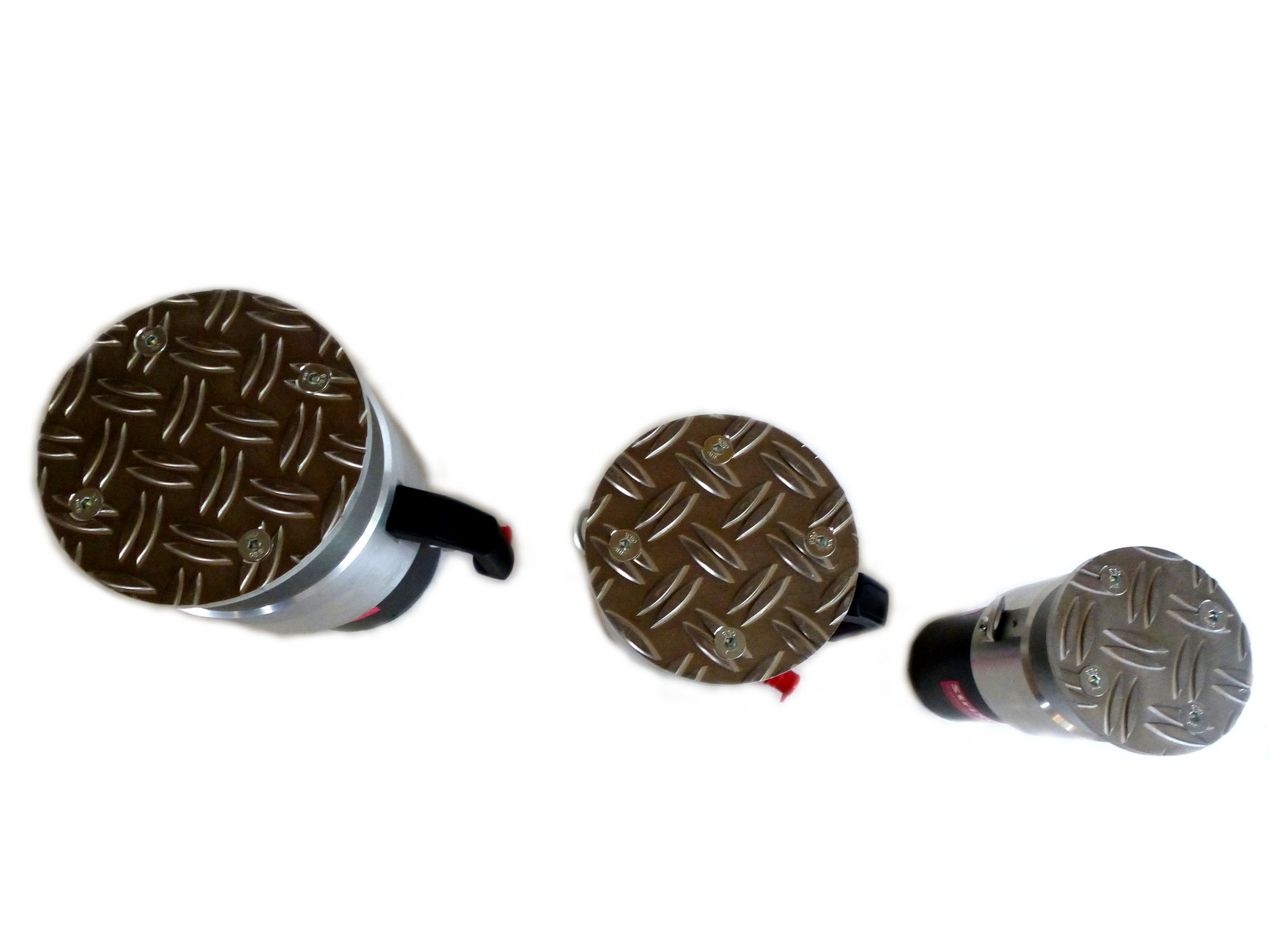

5 Fällzylinder für mehr Hubweg

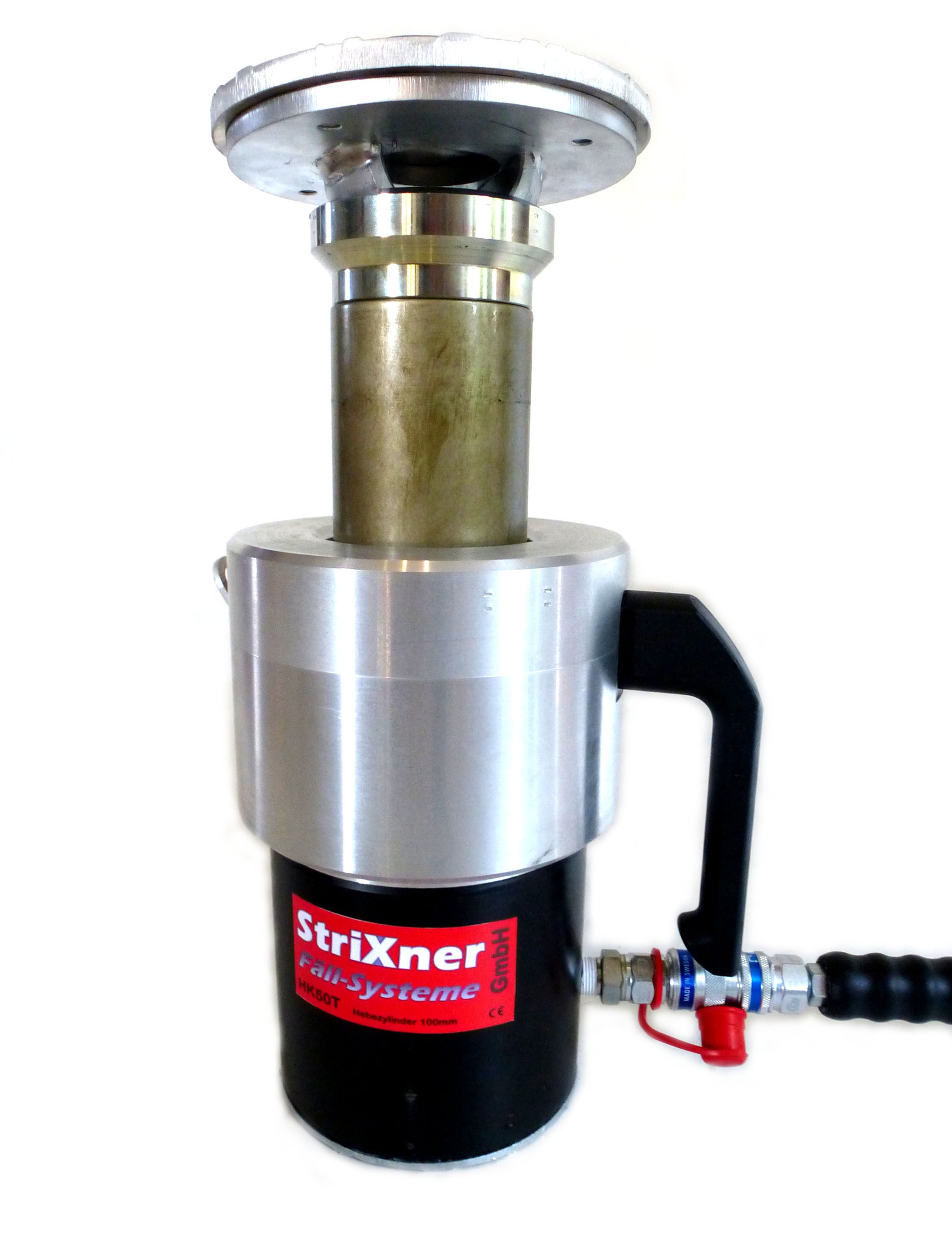

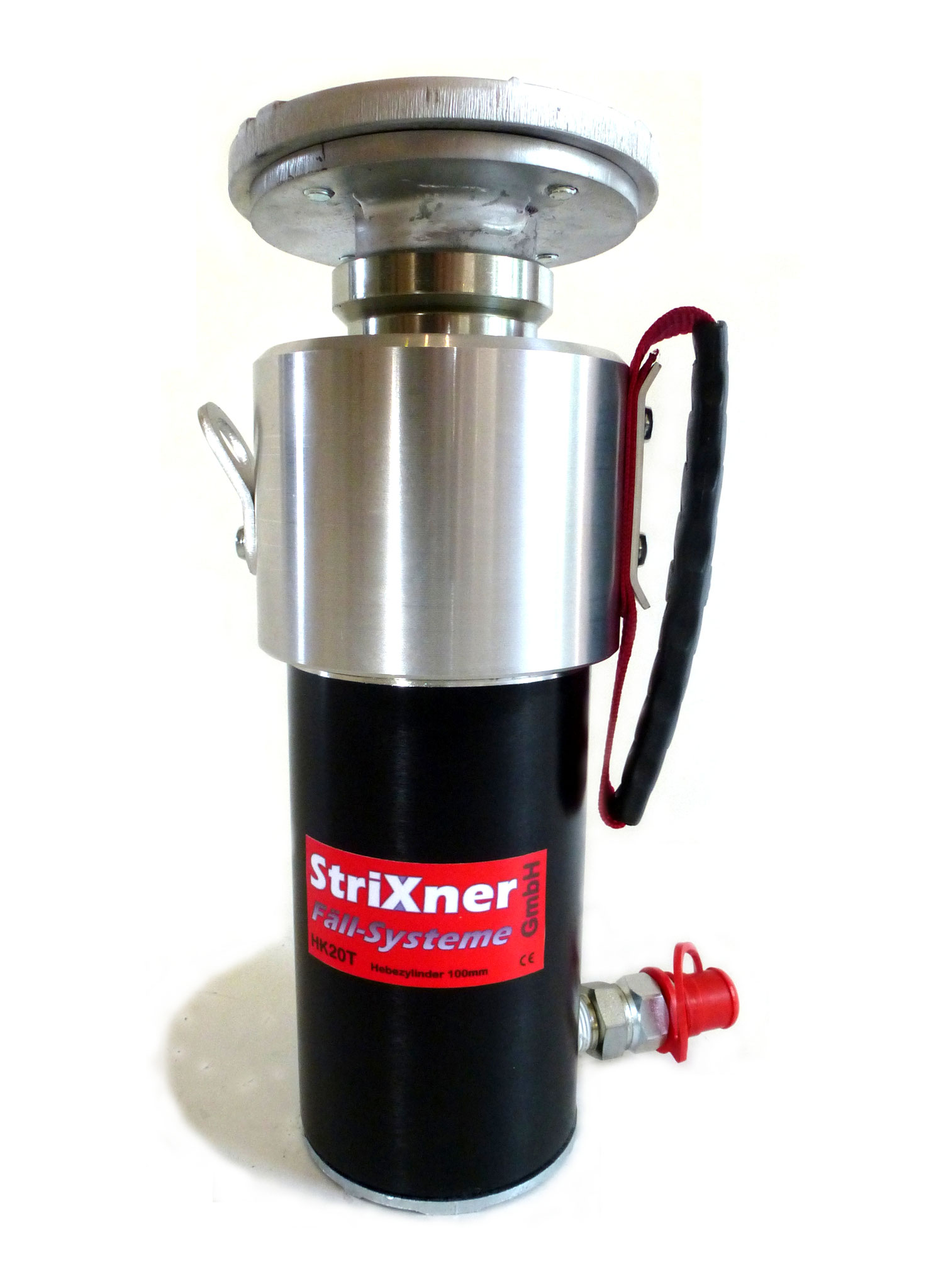

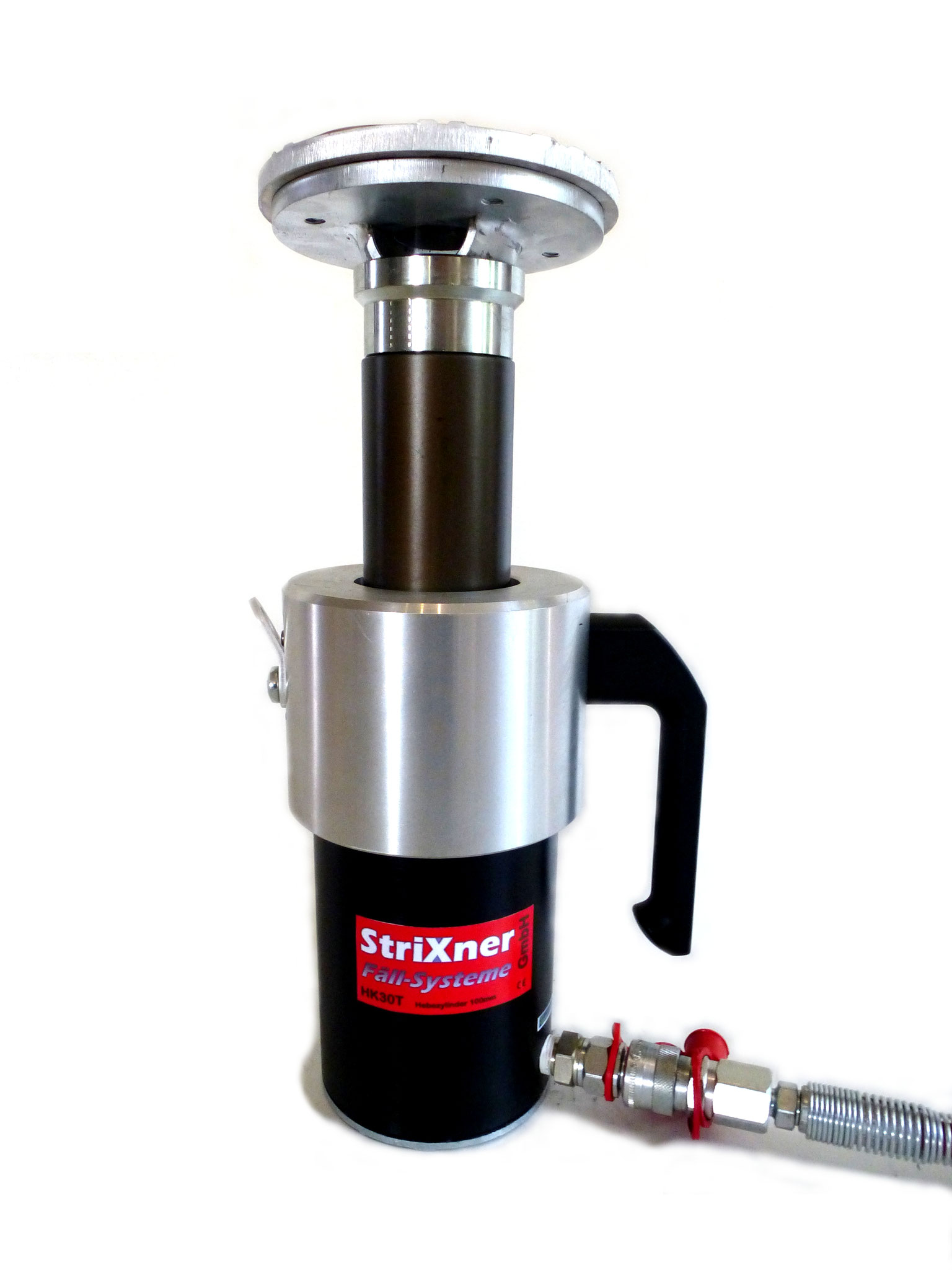

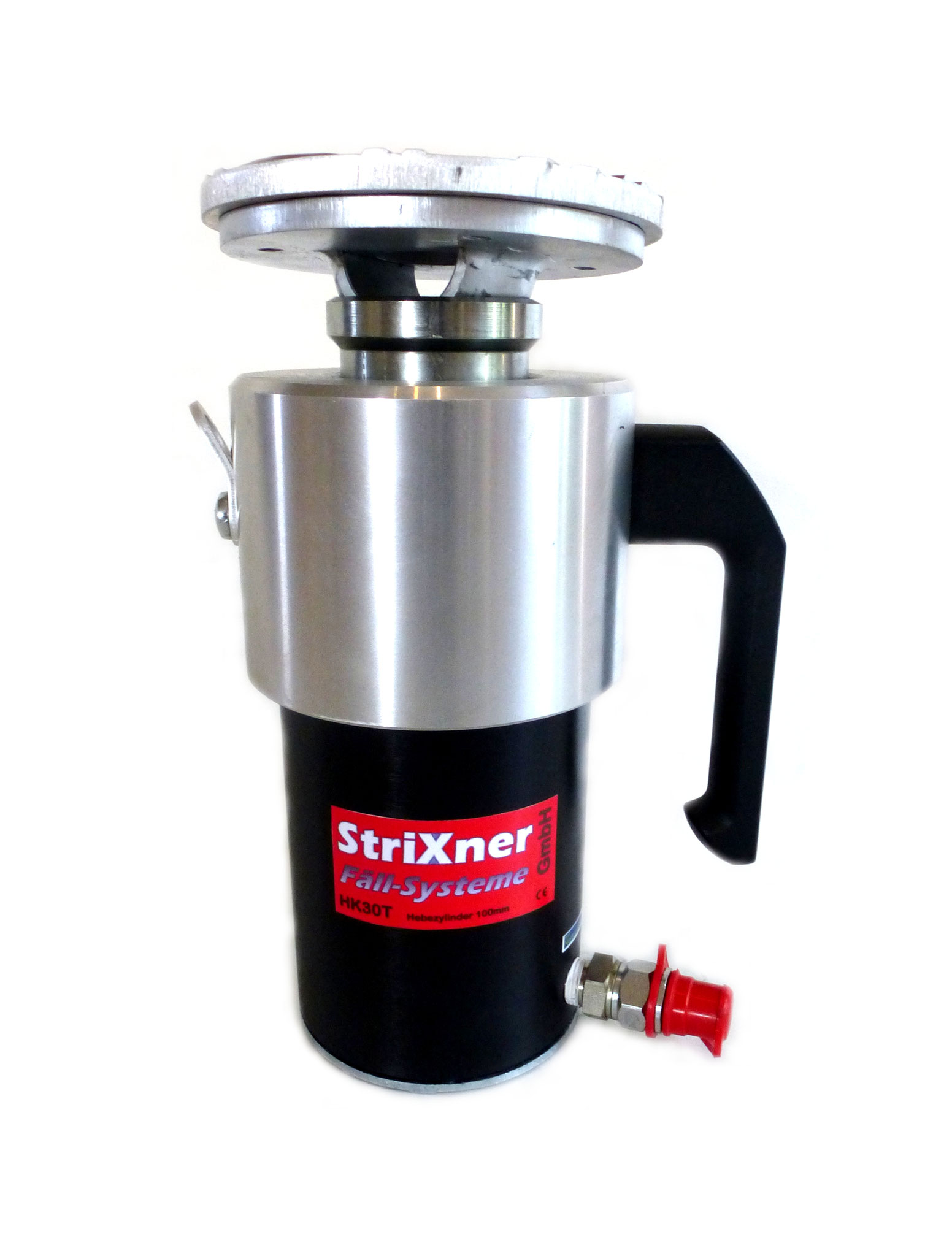

Fällzylinder HK20T-100 der Universal Fällzylinder für mittelstarkes bis sehr starkes Holz
Hubkraft 20 t, Nettohub 100 mm, Gewicht 5,6 kg,
Ölvolumen 311 cm3, 700 bar, Einbauhöhe 270 mm

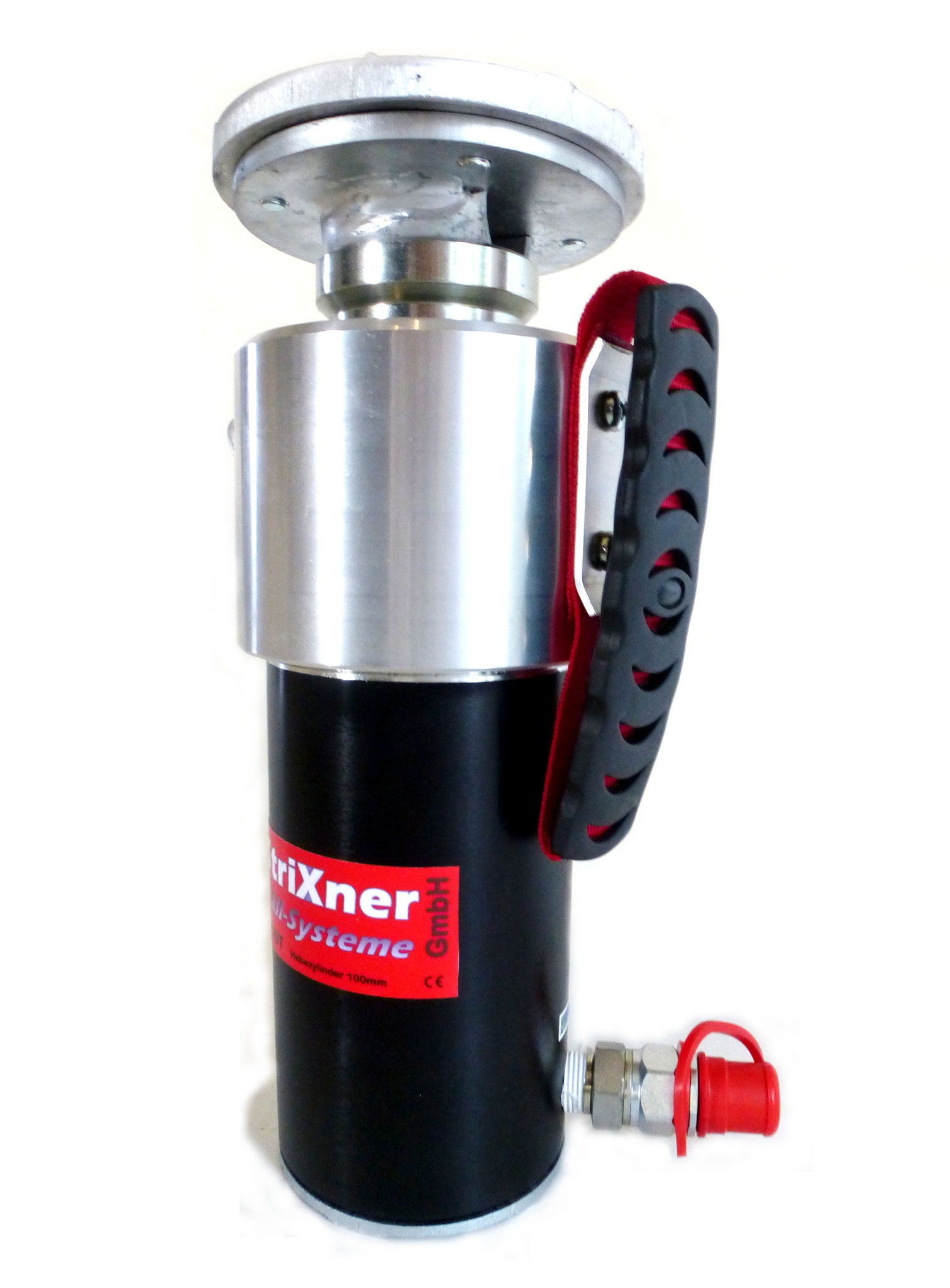

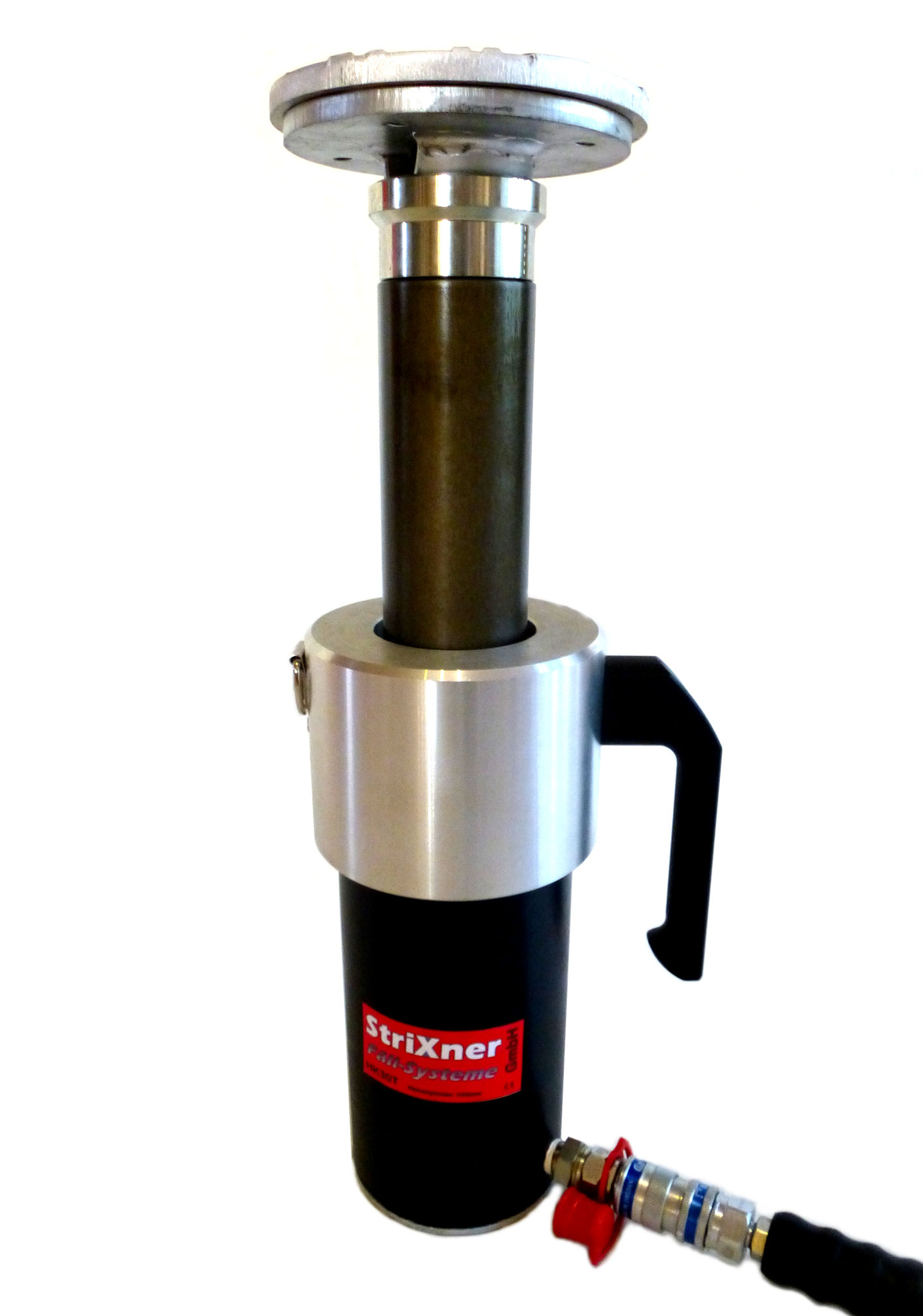

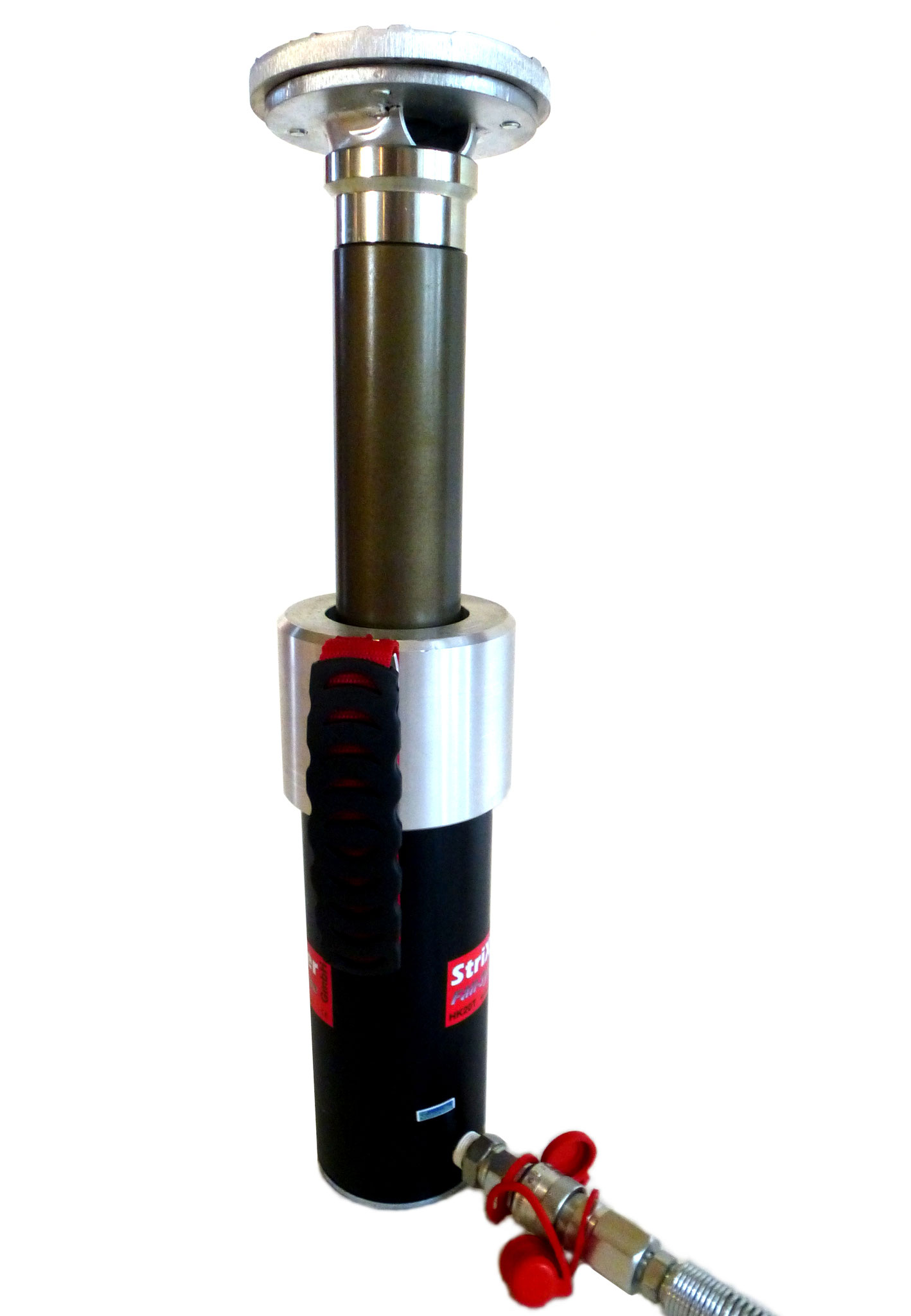

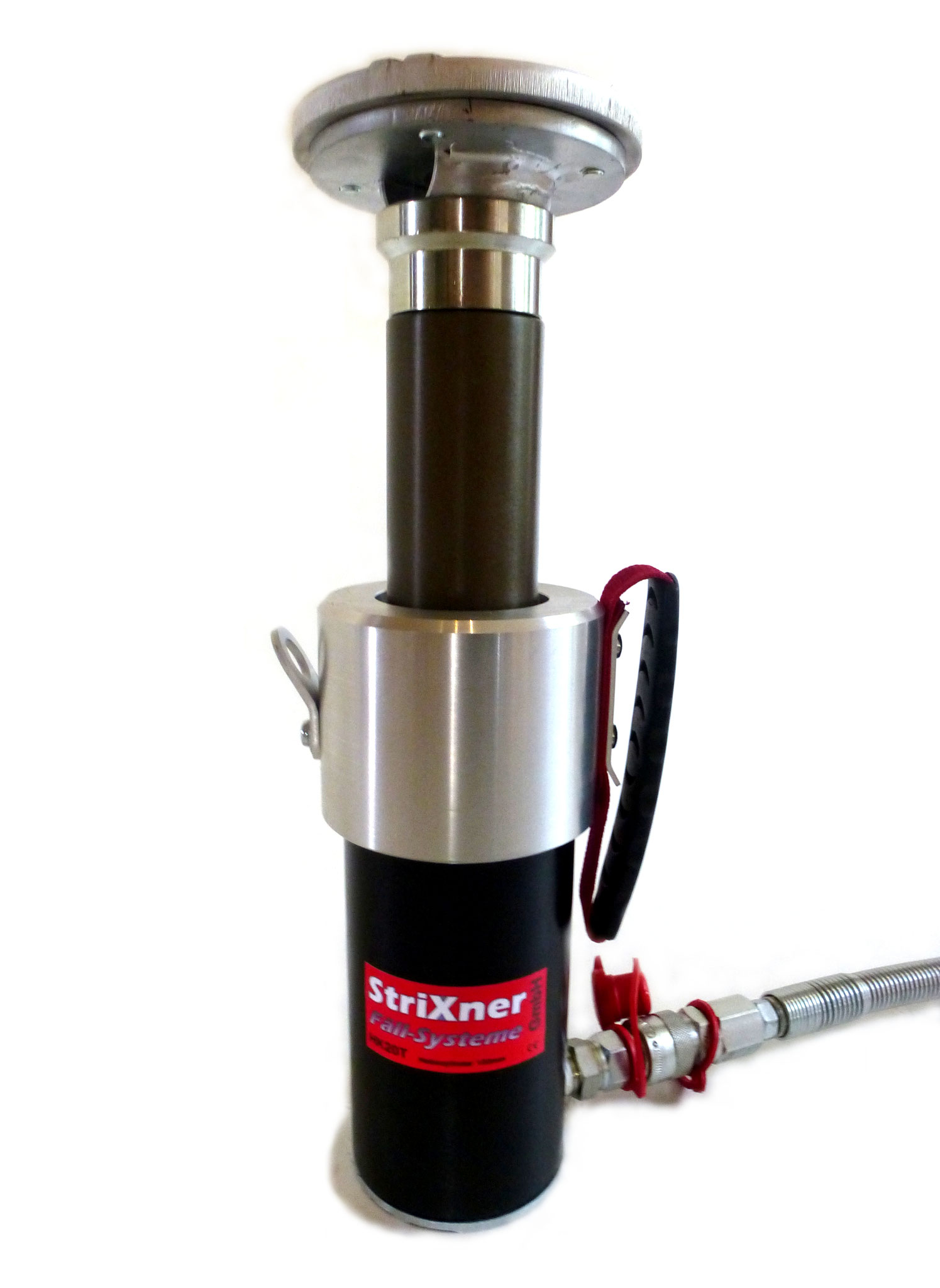

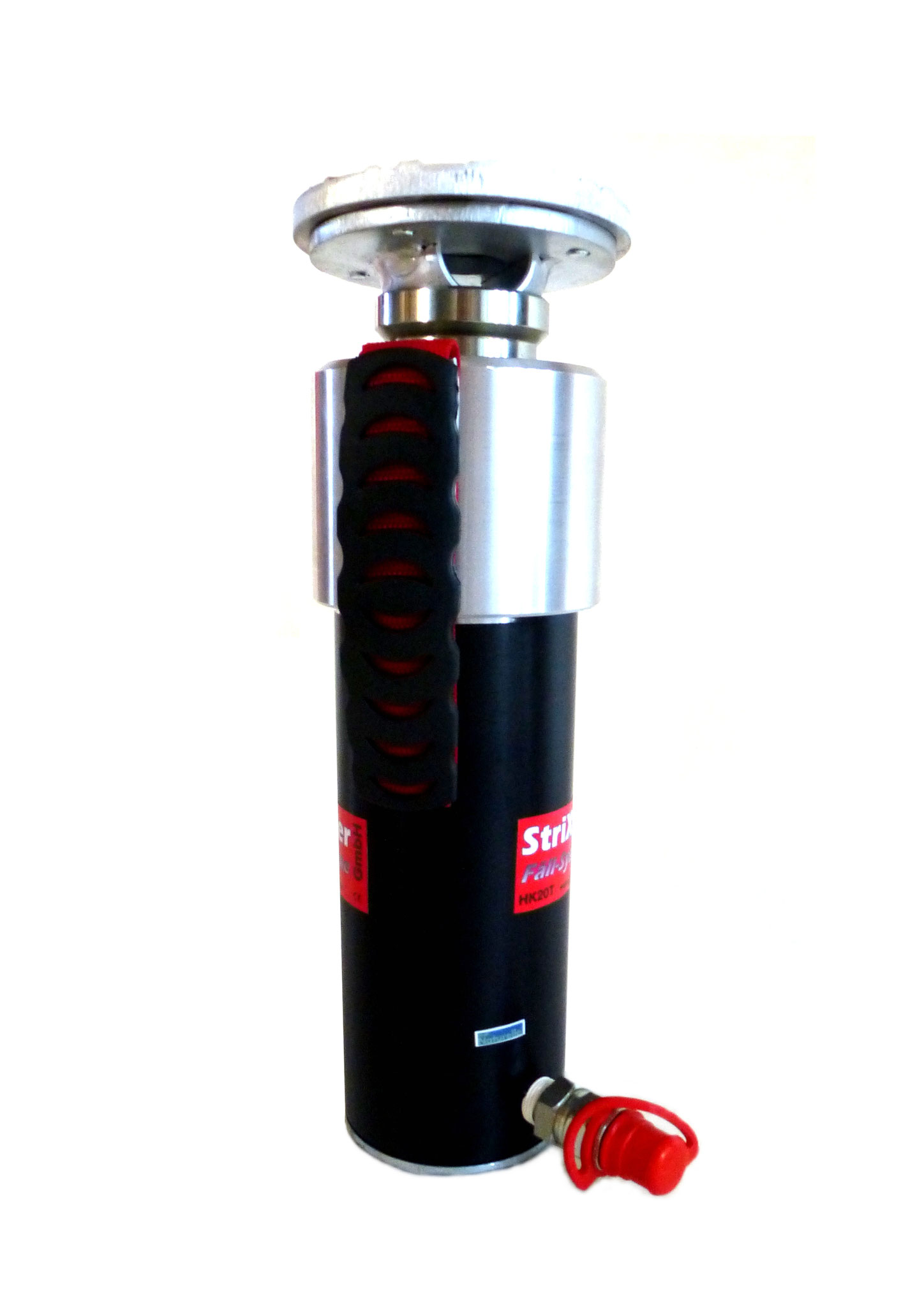

Langfällzylinder HK20T-150
Hubkraft 20 t, Nettohub 150 mm, Gewicht 6,4 kg,
Ölvolumen 465 cm3, 700 bar, Einbauhöhe 325 mm
Starkholzfällzylinder HK30T-100 für starkes bis überstarkes Holz
Hubkraft 30 t, Nettohub 100 mm, Gewicht 9,6 kg,
Ölvolumen 474 cm3, 700 bar, Einbauhöhe 290 mm
langstarkholz Fällzylinder HK30T-150
Hubkraft 30 t, Nettohub 150 mm, Gewicht 10,8 kg,
Ölvolumen 707 cm3, 700 bar, Einbauhöhe 335 mm

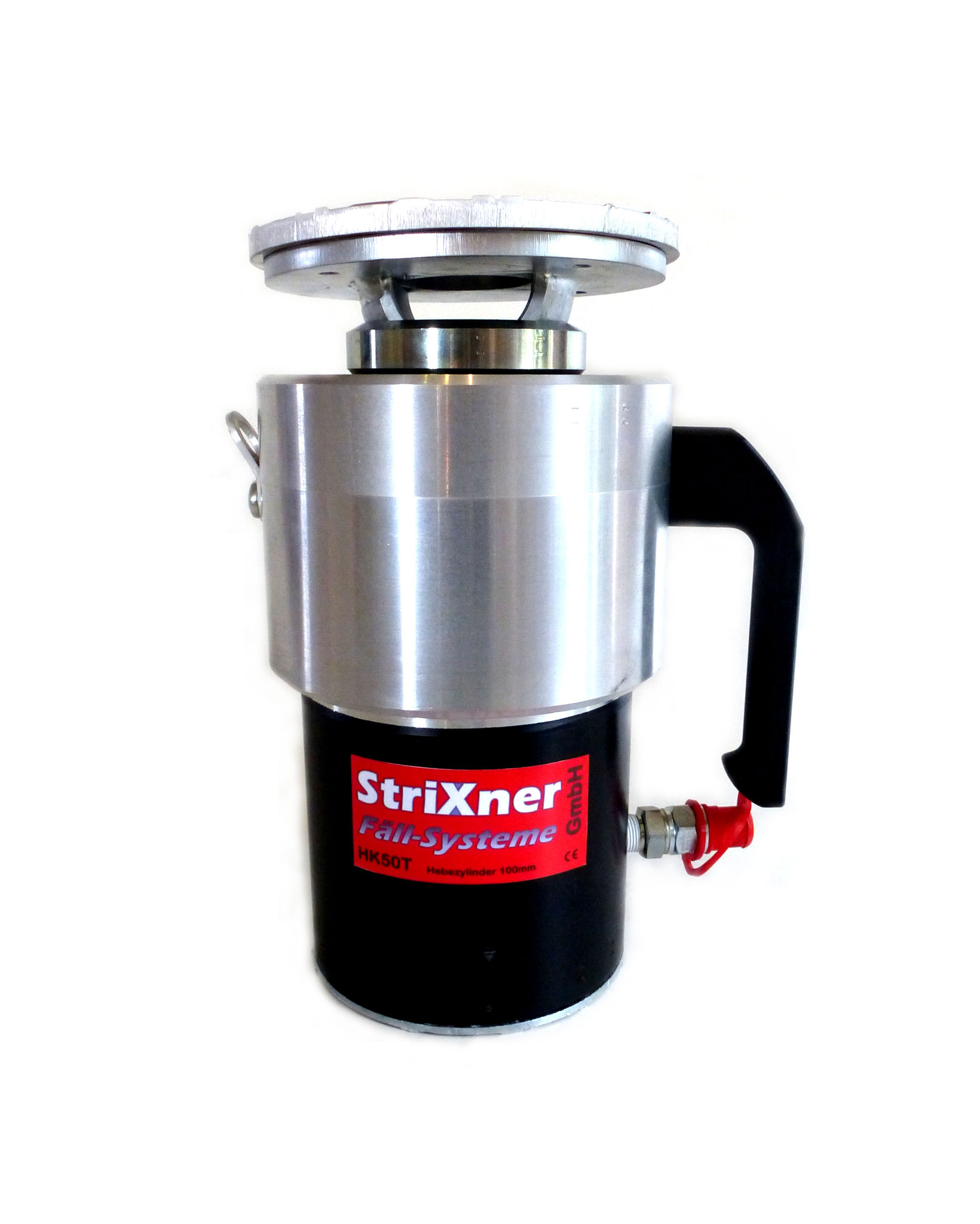

Spezialfällzylinder, für überstarkes und extremstarkes Holz FK50T-100
Hubkraft 50 t, Nettohub 100 mm, Gewicht 16,6 kg, Ölvolumen 770 cm3, 700 bar, Einbauhöhe 305 mm
* bei Betrieb mit AP3 Zusatztank erforderlich

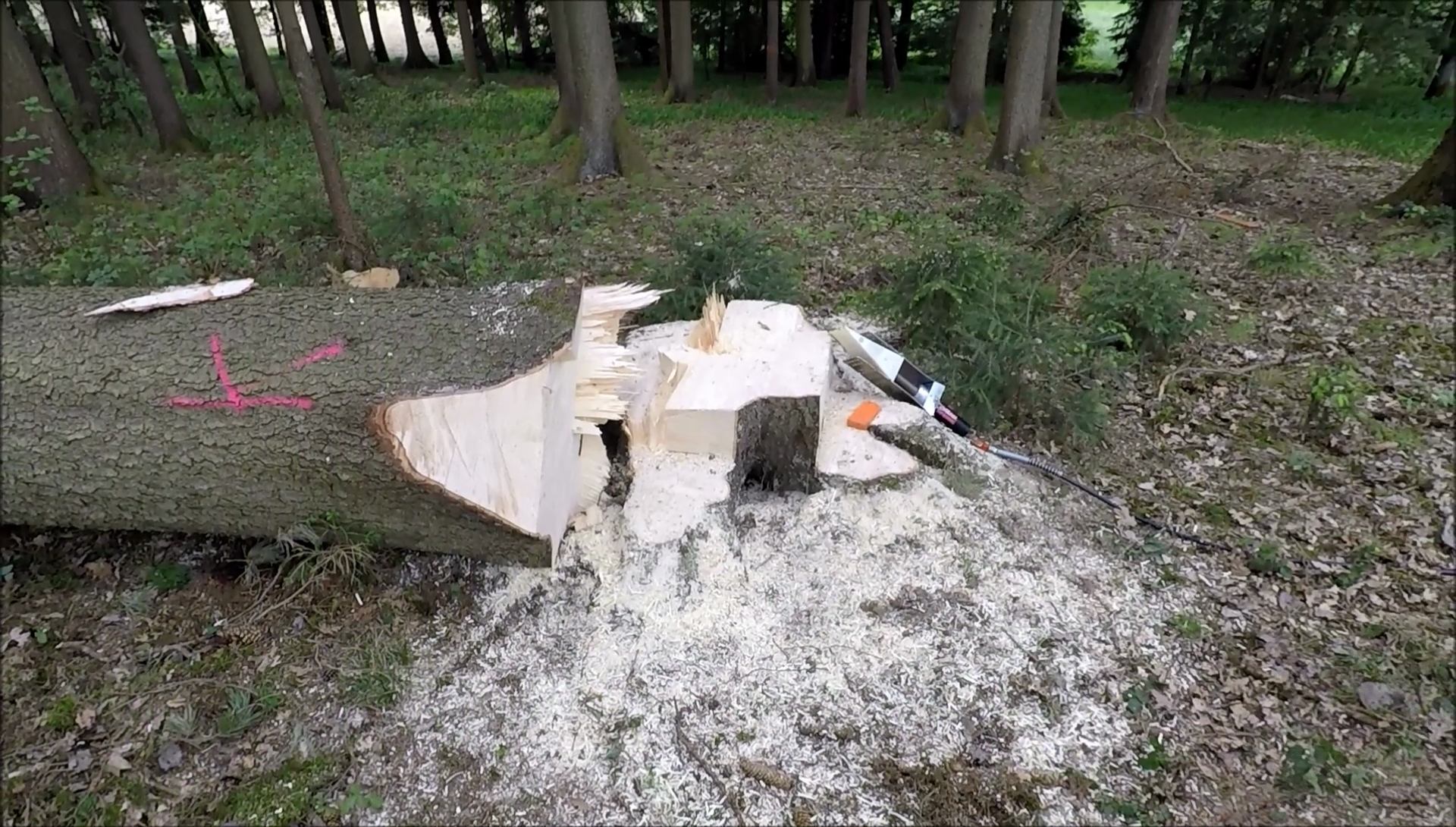

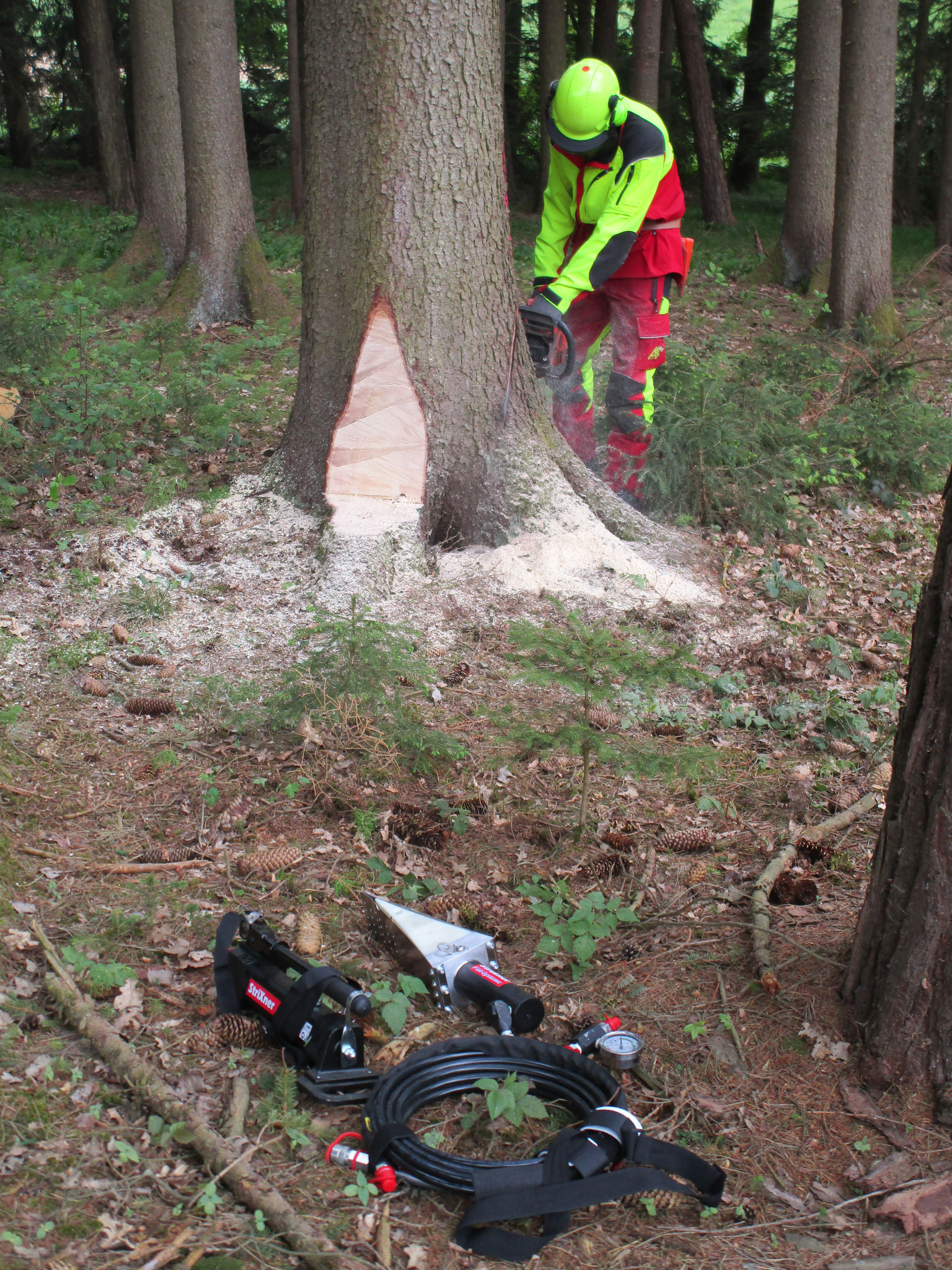

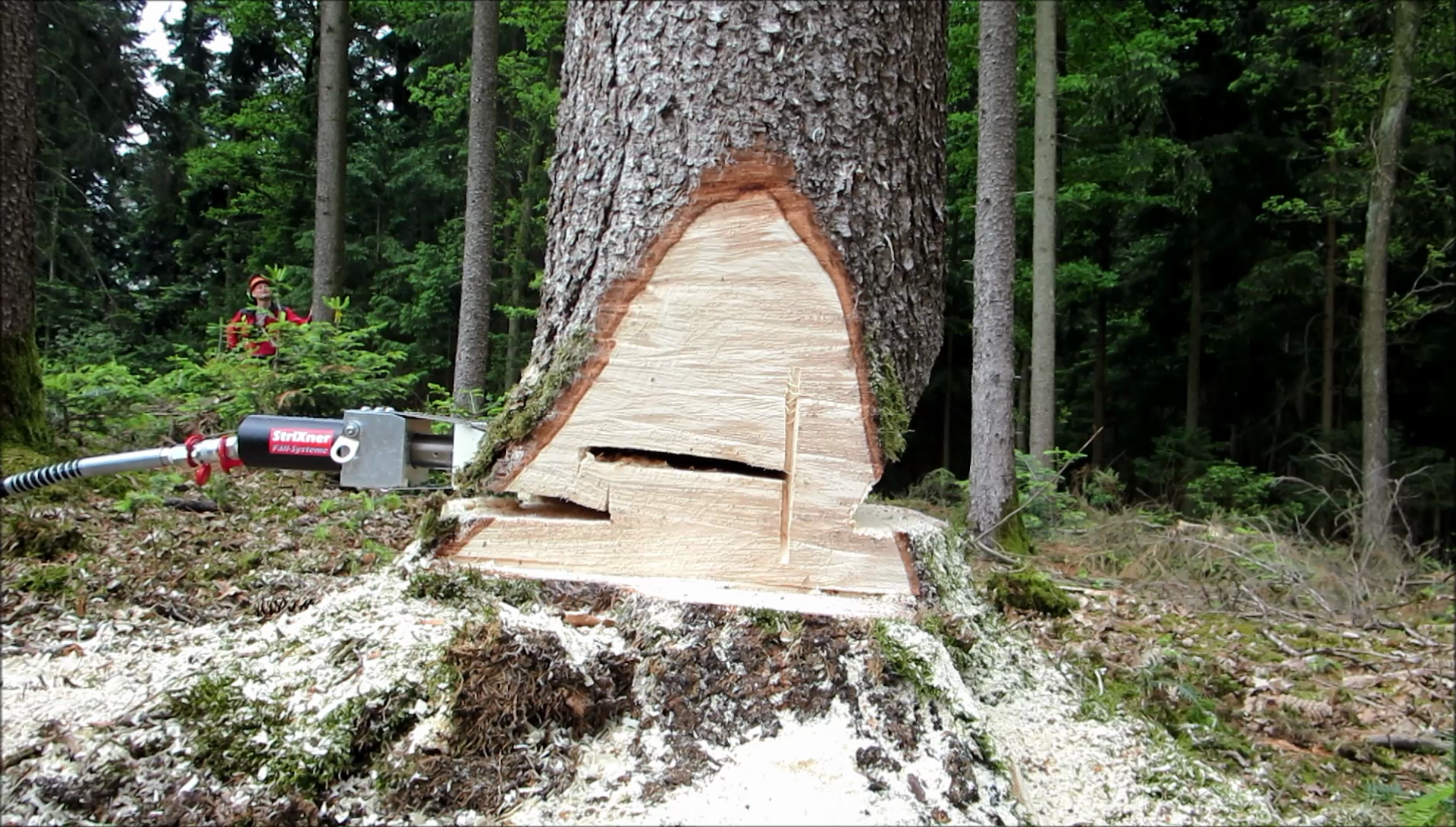

Fällzylinder zeigen ihre Stärke da wo es darauf ankommt, dass der Baum ohne nachzusetzen in einem Zug zu Fall kommt. Durch ihre enorme Hubhöhe von 100 mm (auf Wusch auch 150 mm) können auch starke und überstarke Baume gefällt werden, ohne dass der Kronenbereich des zu fällenden Baumes ein zweites Mal betreten werden muss. Gerade in abgängigen Laubholzbeständen ein erheblicher Sicherheitsgewinn! Fällzylinder werden in eine gesägte kuchenstückförmige Nische des Baumes gestellt und sind extrem robust und langlebig. Nebenbei sind diese Fällzylinder auch als normale Hebezylinder verwendbar.

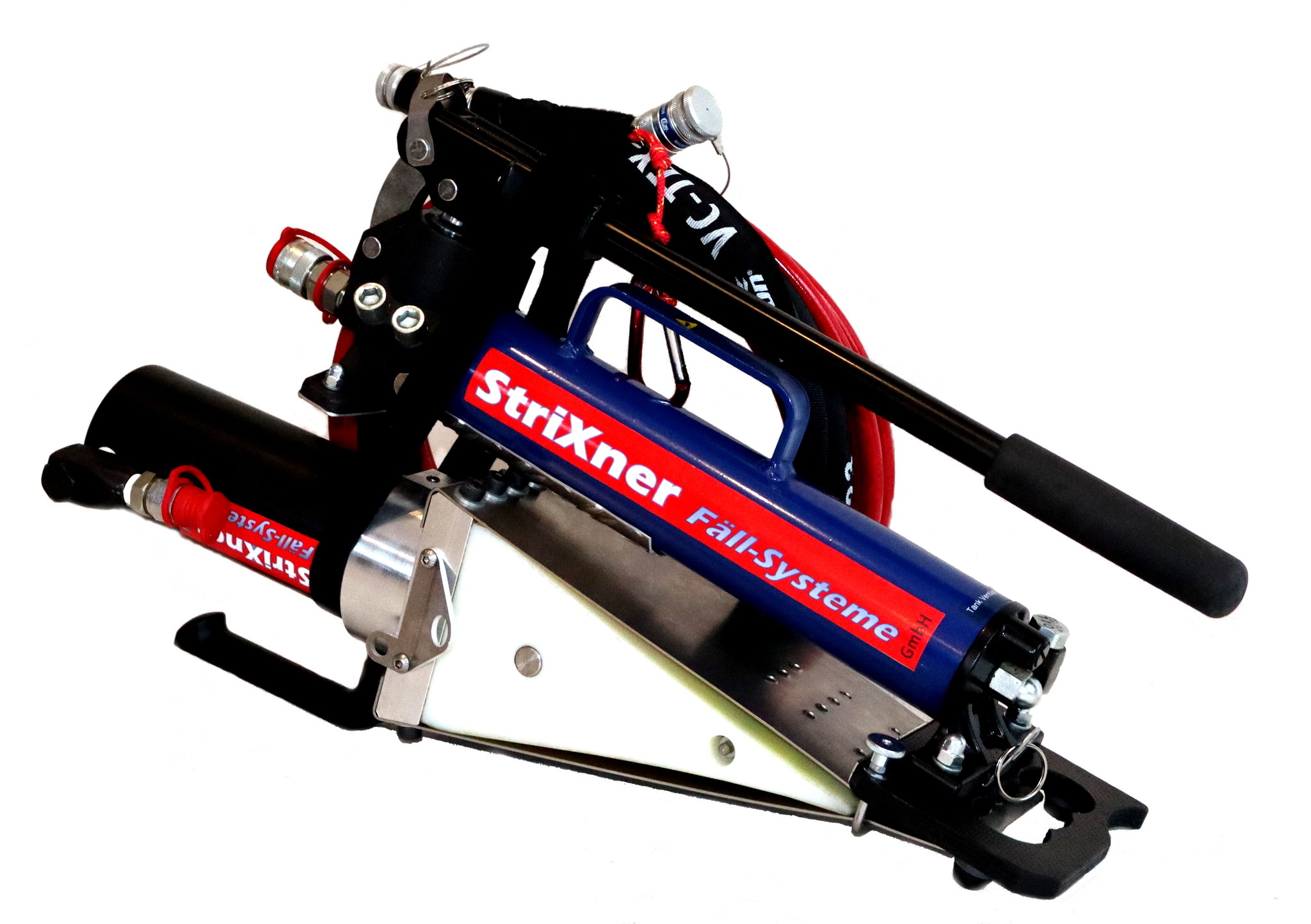

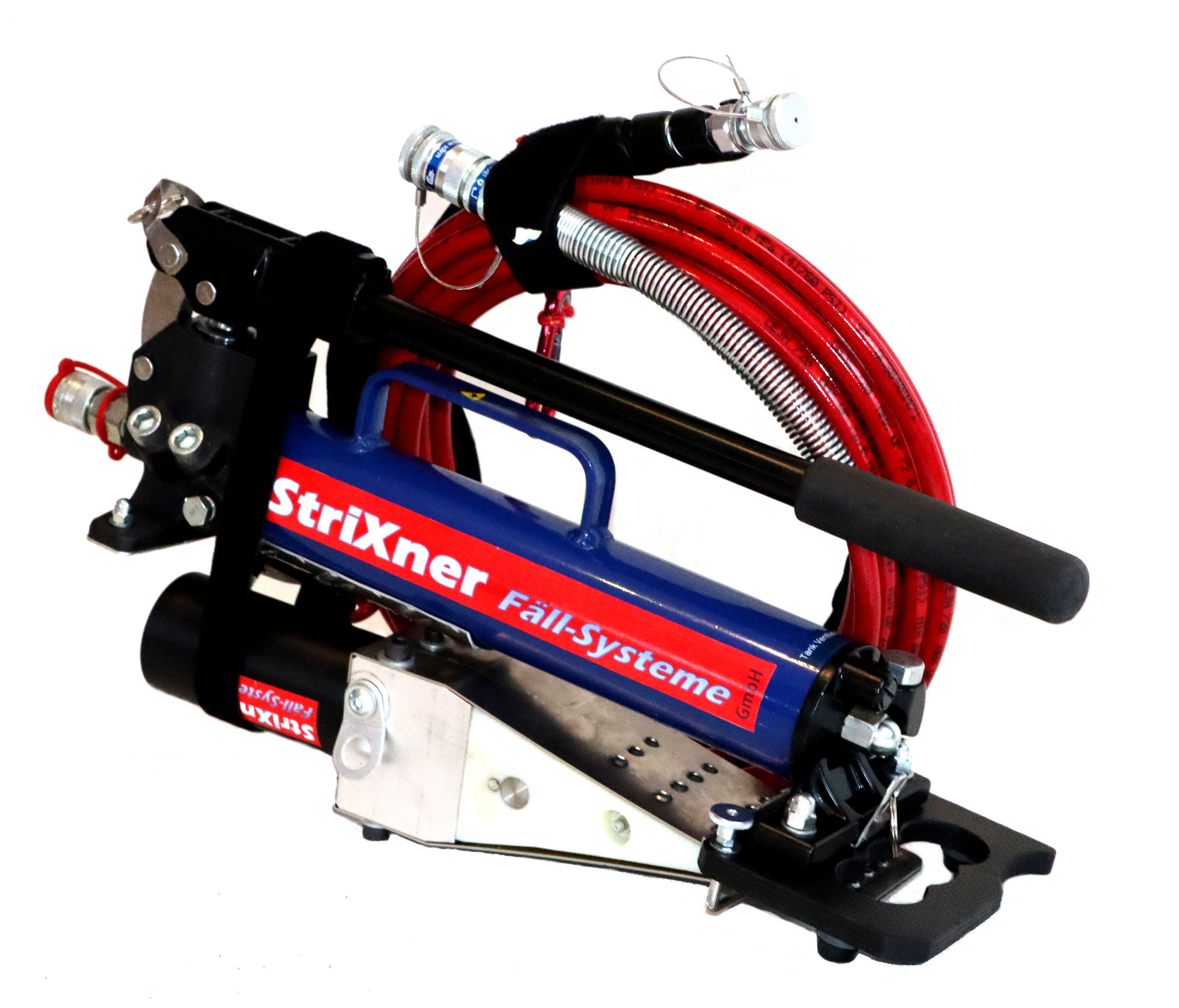

mit 700 bar ultraleichter Handpumpe aus Aluminium - unabhängig von Strom und Wetter ...
Tragesystem integriert

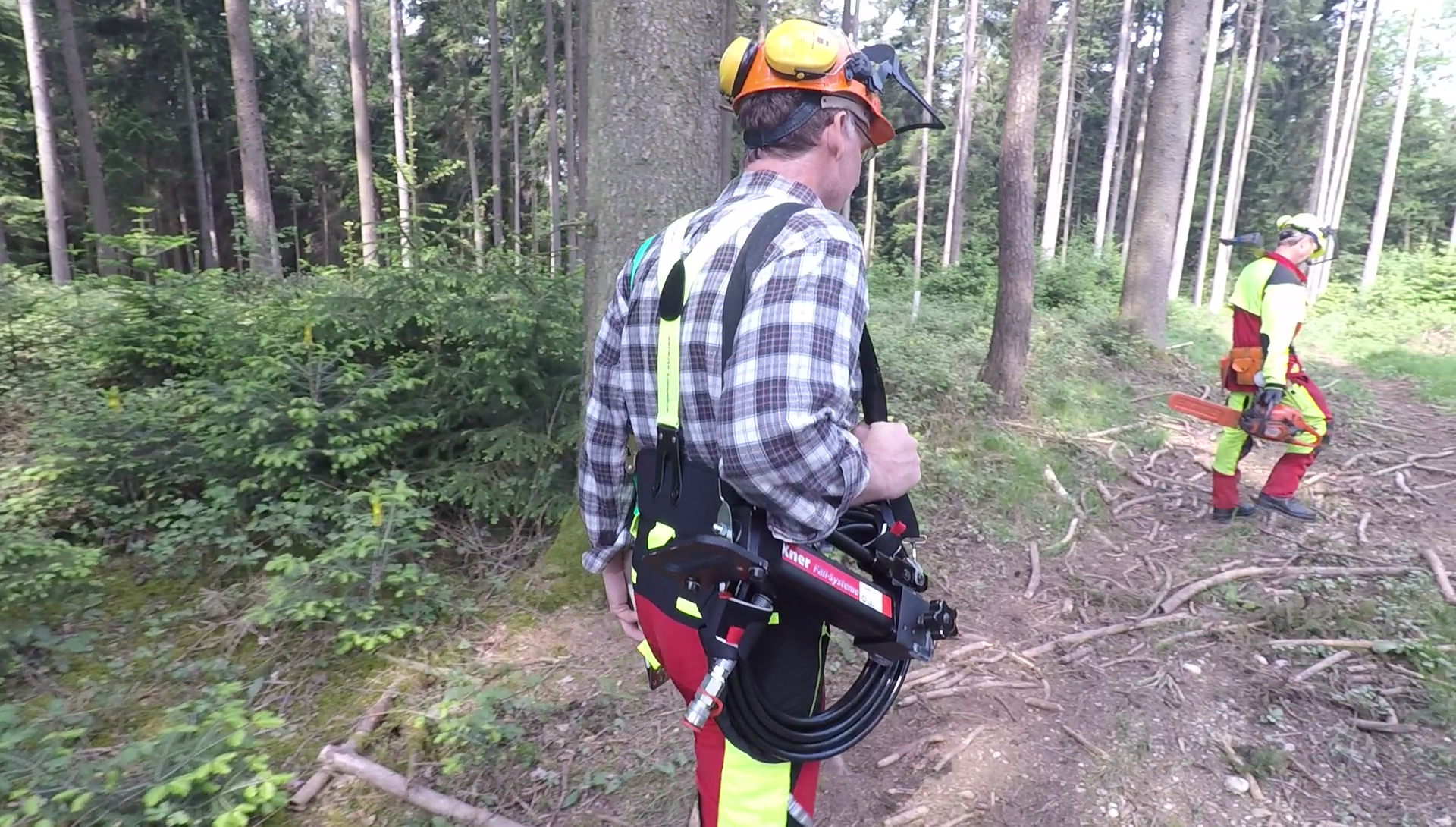

die Handpumpen sind bereits so ausgestattet, dass der Fällkopf und die Sicherheitsschlauchleitung an der Handpumpe befestigt werden kann und das kompakte Bündel leicht mit dem Tragegurt über der Schulter getragen werden kann
mit allen Fällköpfen und Fällzylindern kompatibel
robust, langlebig, wartungsarm und funktioniert auch bei sehr kalten Bedingungen zuverlässig

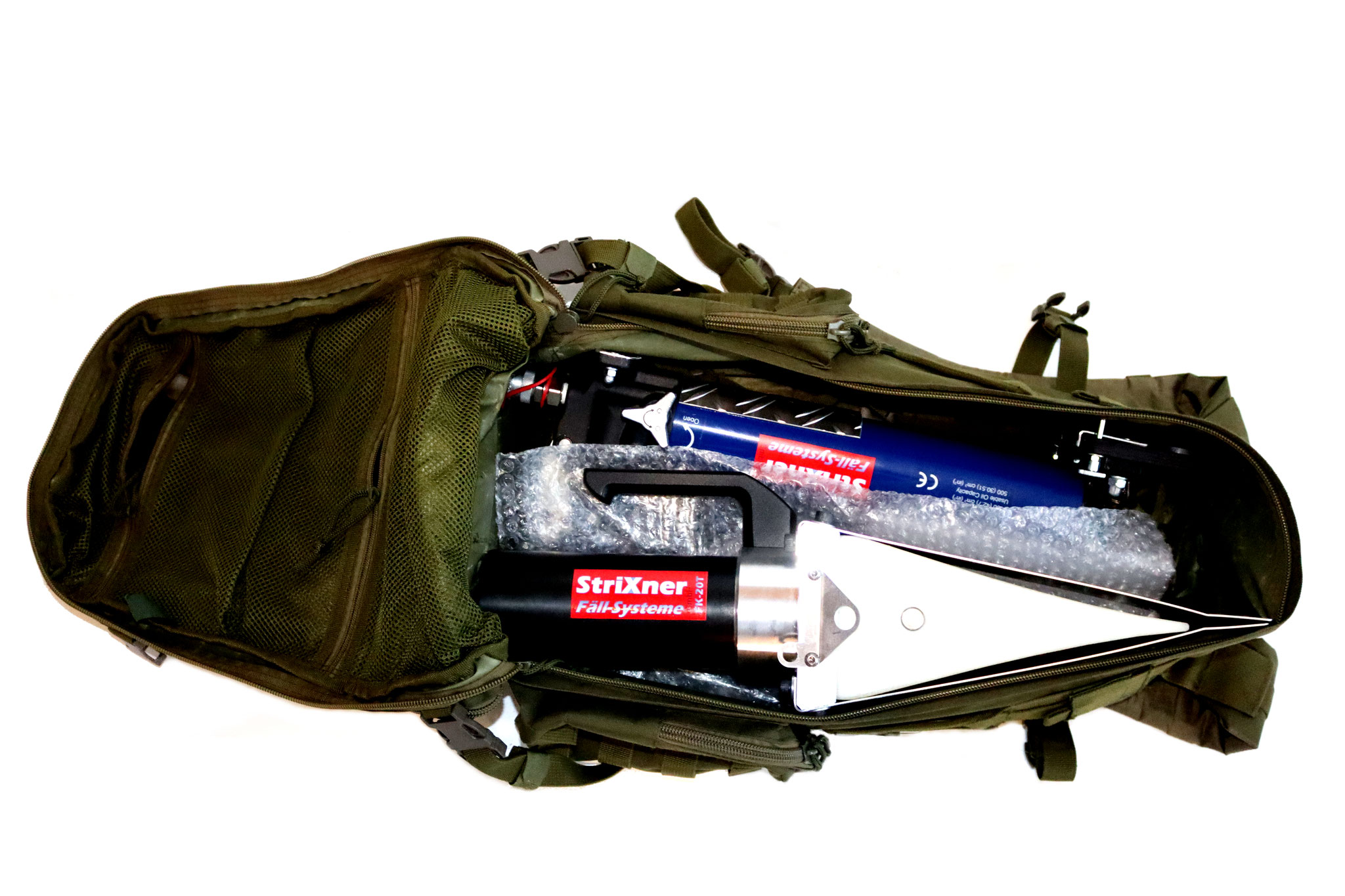

AHP-Backpack
Robuster Nylonrucksack AHP-Backpack perfekt passend zur Handpumpe AHP701 und den Fällköpfen und Hebezylindern der Profiline. Der Rucksack kann vollständig über
zwei Reissverschlüsse geöffnet werden. Im großen Hauptfach findet ein Handpumpensystem incl. 10 m Sicherheitsschlauchleitung Platz. Für weiteres Gepäck stehen ein zweites Fach sowie zwei
Seitentaschen zur Verfügung. Mit dem AHP -Backpack kann das manuelle StriXner Fällsystem und auch weitere Ausrüstung bequem auch über weitere Strecken ergonomisch auf dem Rücken getragen werden.
Optimal auch zur Aufbewahrung.

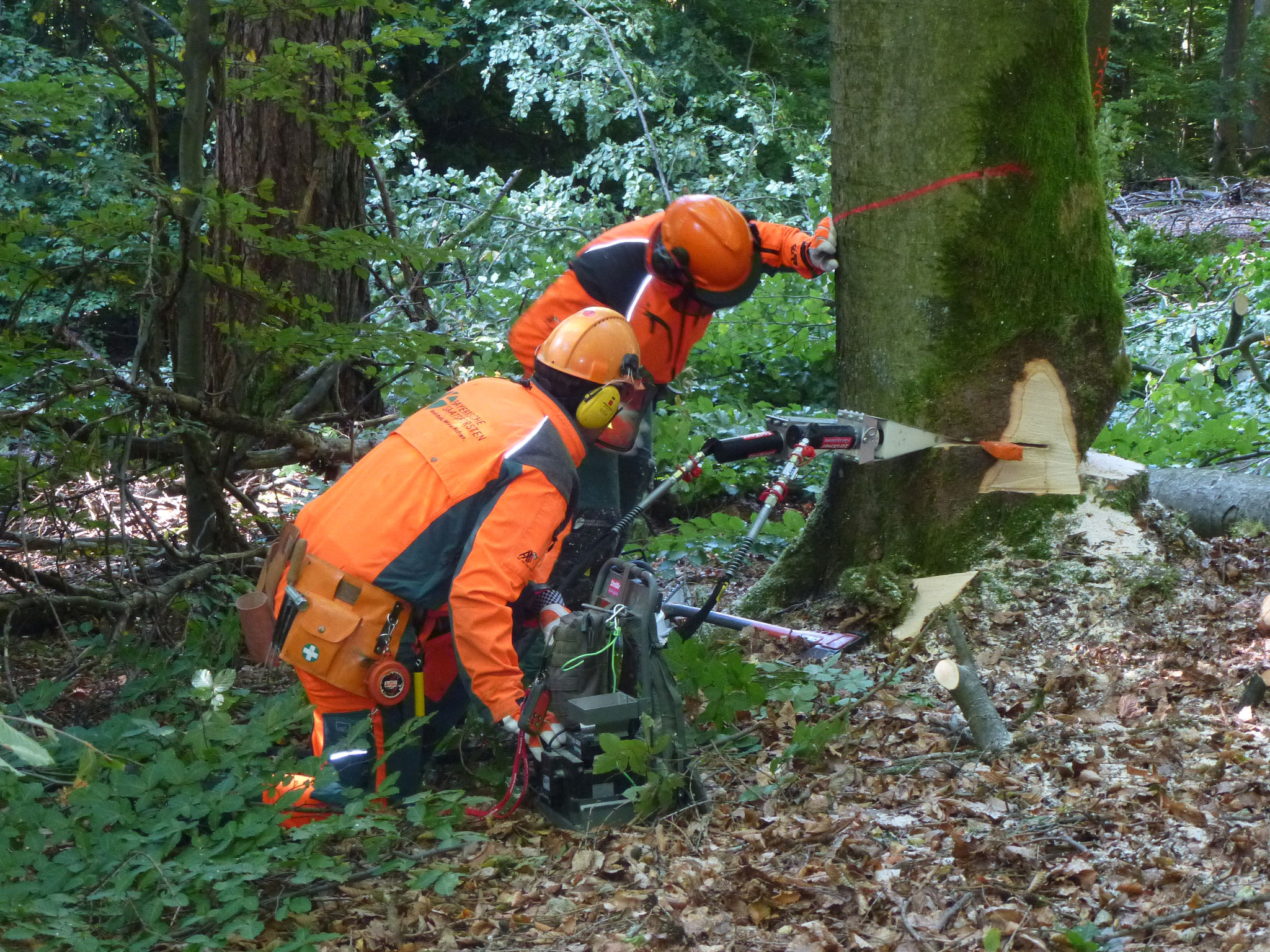

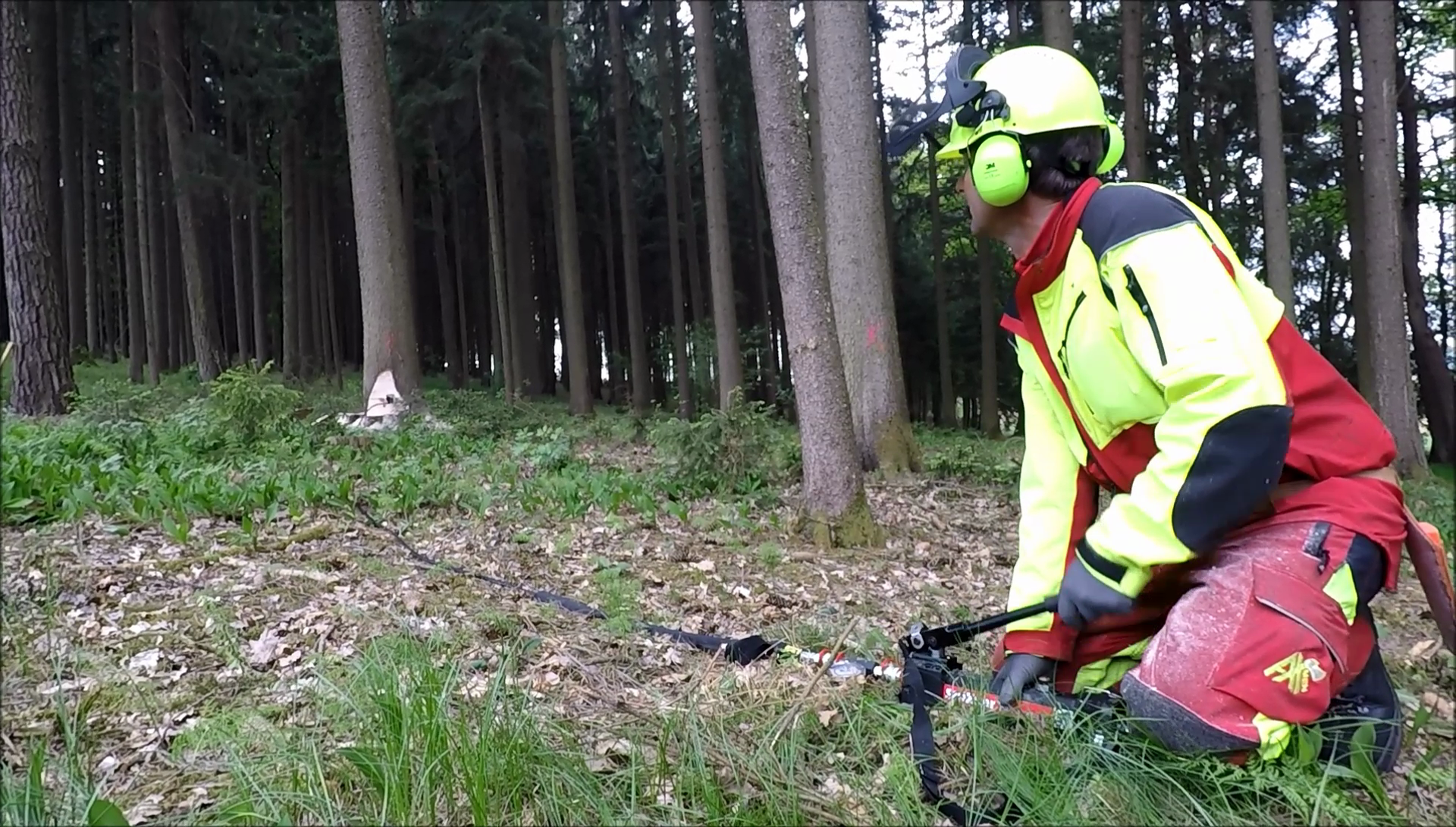

Manuelles hydraulisches Fällsystem mit Sicherheitsschlauchleitung
- mit Hilfe der Sicherheitsschlauchleitung (Länge 10 m) kann auch mit den Handpumpen das gefährliche Umkeilen des Baumes aus sicherer Position heraus ausgeführt werden
- die Handpumpen benötigen, bedingt durch den extrem guten hydraulischen Wirkungsgrad, nahezu die gesamte eingeleitete Handkraft kommt am Fällkopf an, sehr geringe Betätigungskräfte und können nicht überlastet werden

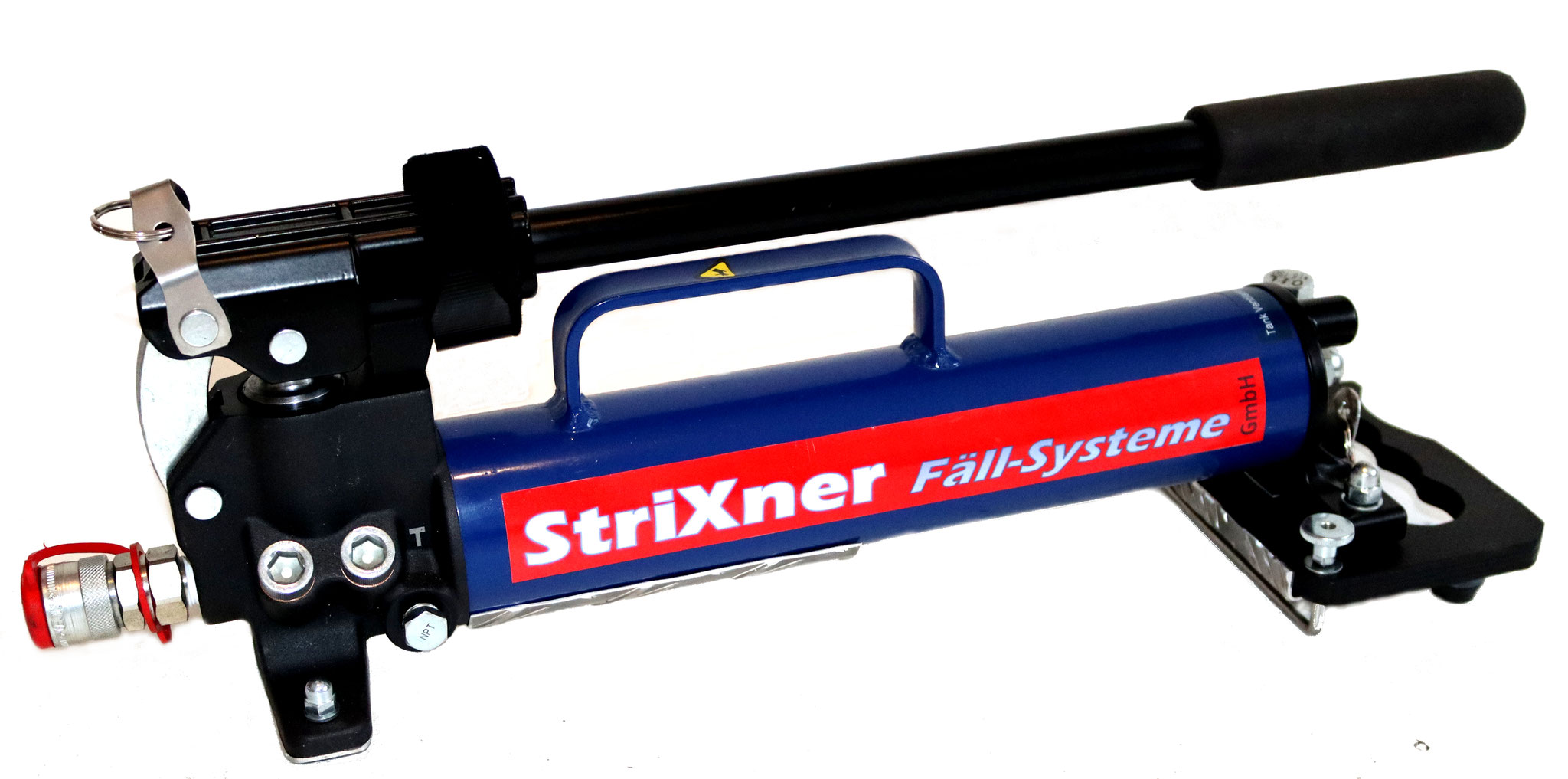

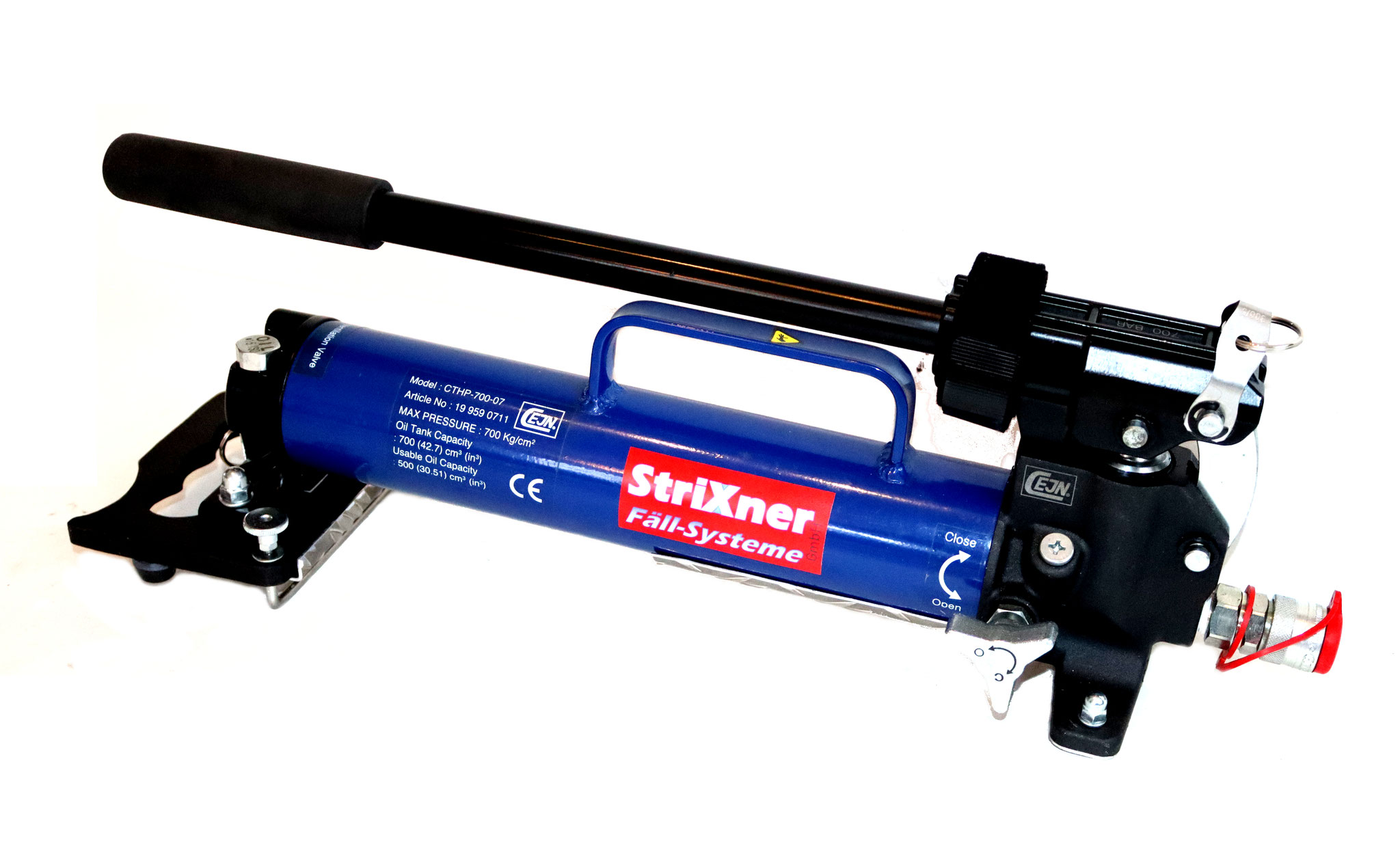

die neue universal Handpumpe CTHP-700!
die CTHP-700 ist die neue sehr hochwertige Handpumpe in Sortiment der StriXner Fäll-Systeme GmbH die mit fast allen Fällköpfen und Fällzylindern umgehen kann.
max. Druck 700 bar, bei einem Tragegewicht von 4,9 kg, mit 700 cm3 nutzbarem Ölinhalt kann die zweistufige Handpumpe bis auf den HK50T-100 alle Systemköpfe und Zylinder betreiben.

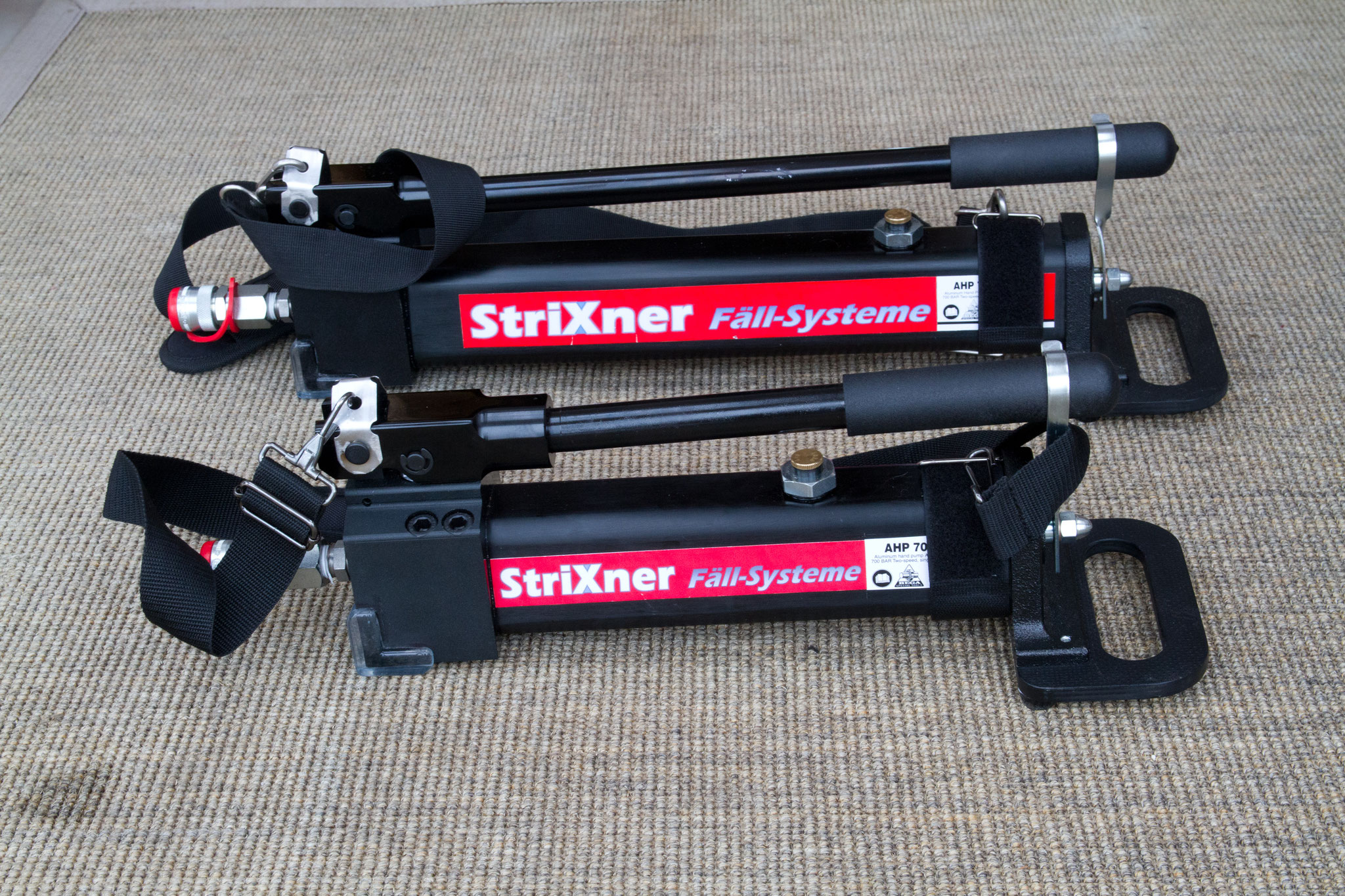

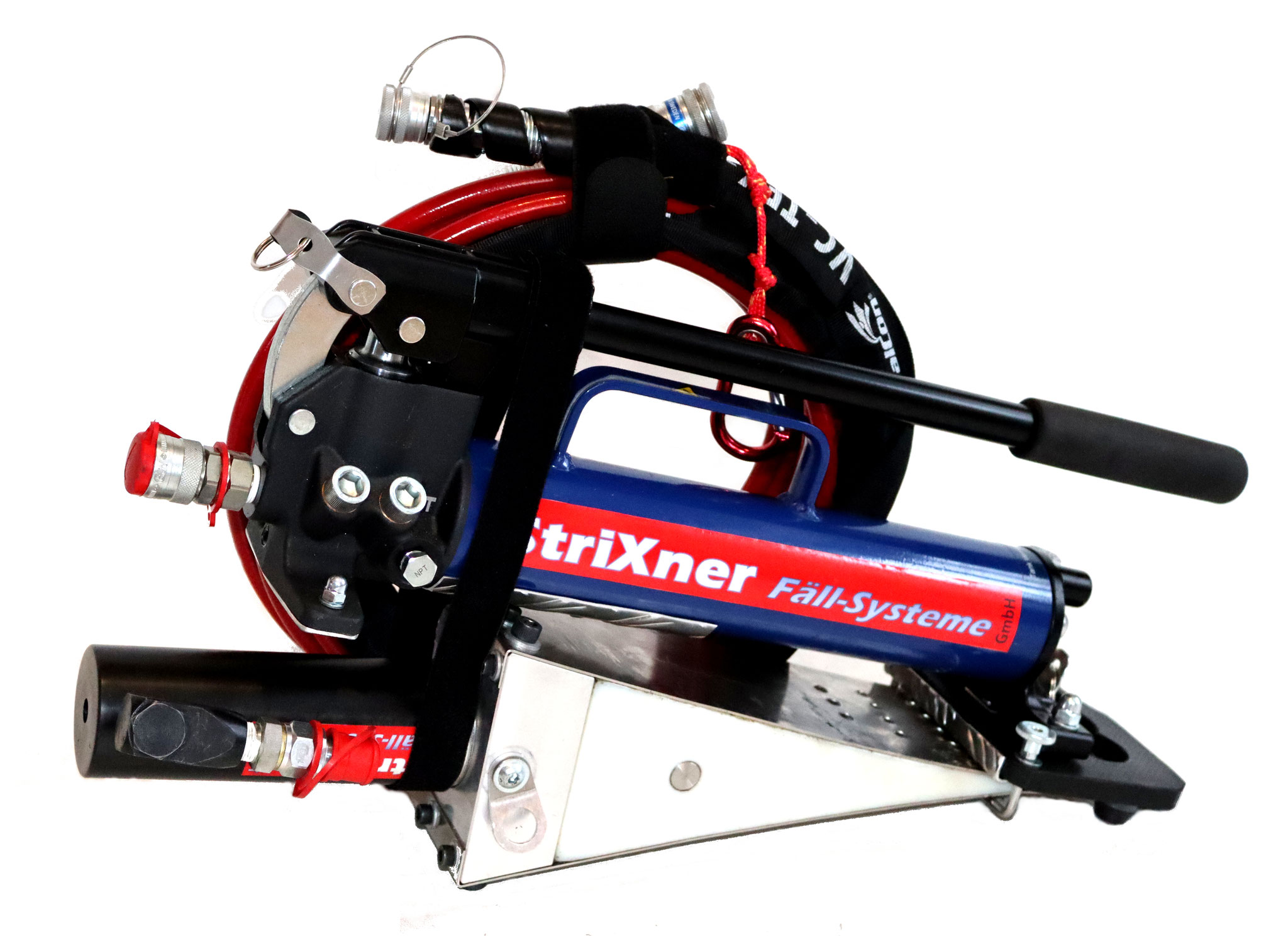

die kompakte leichte Handpumpe AHP701
max. Druck 700 bar
Tragegewicht 4,2 kg (2,3 kg trocken), mit 500 cm3 nutzbarem Ölinhalt kann die zweistufige Handpumpe den FK10TK und den Universalfällkopf FK10T betreiben
Handpumpe AHP702 auch für Zweikopfbetrieb und superstarken Fällzylinder HK50T
max. Druck 700 bar, Tragegewicht 4,8 kg (3,5 kg trocken), mit
1 Liter nutzbarem Ölinhalt können sogar zwei starke FK20T Starkholzköpfe gleichzeitig betrieben werden
lange Leitung bringt Sicherheit ... oder schützt die Akkupumpe ...

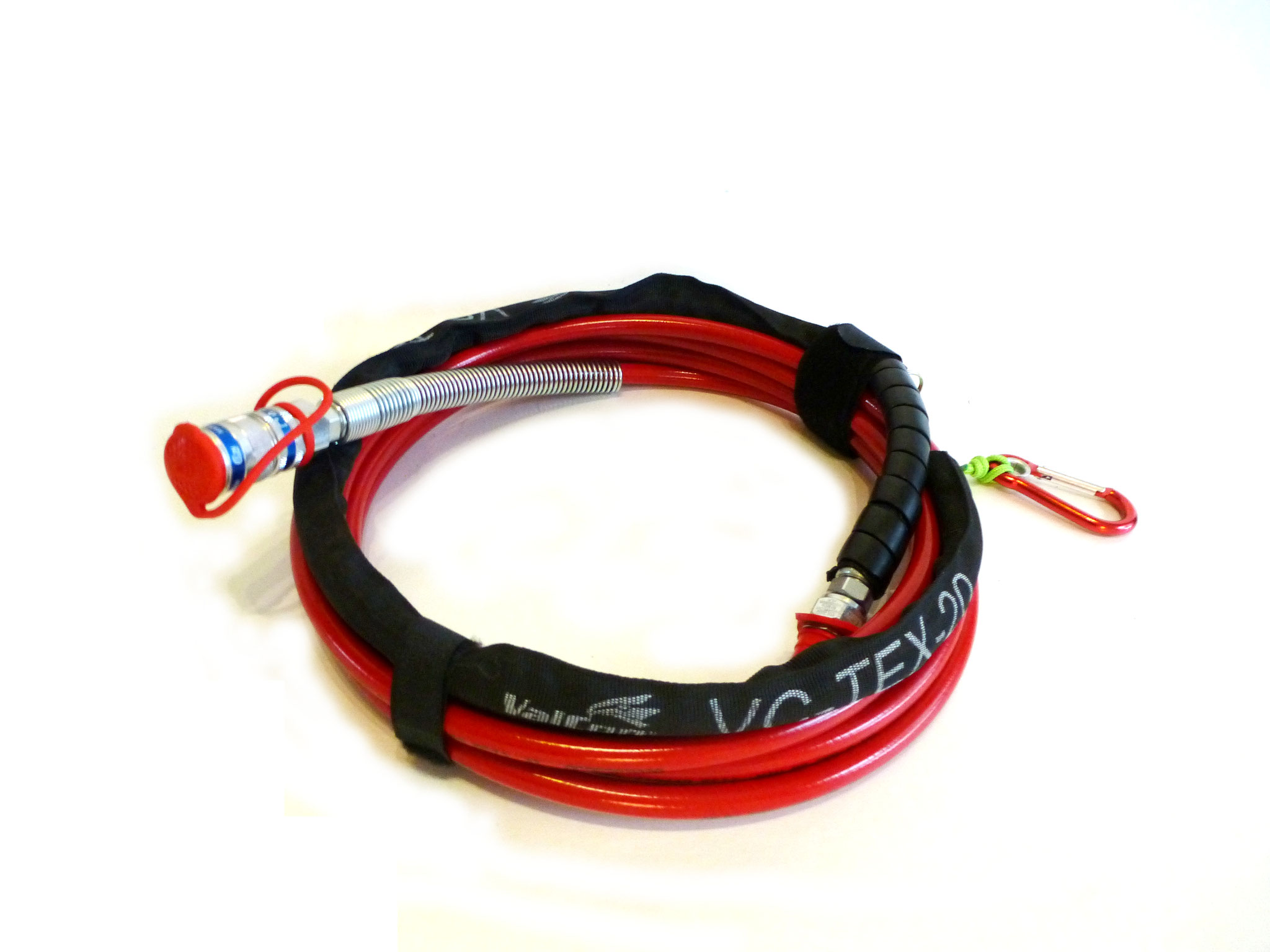

Sicherheitsschlauchleitung
Ultrahochdruckschlauchleitung bis 720 bar Betriebsdruck, Knickschutz/Kettensägenschutzfeder fällkopfseitig
Berst/Scheuerschutzüberzug, Knickschutz pumpenseitig, tropffreie CEJN-Schnellkupplung und Nippel Serienausstattung, alle Schlauchleitungen duch Zusammenkuppeln verlängerbar

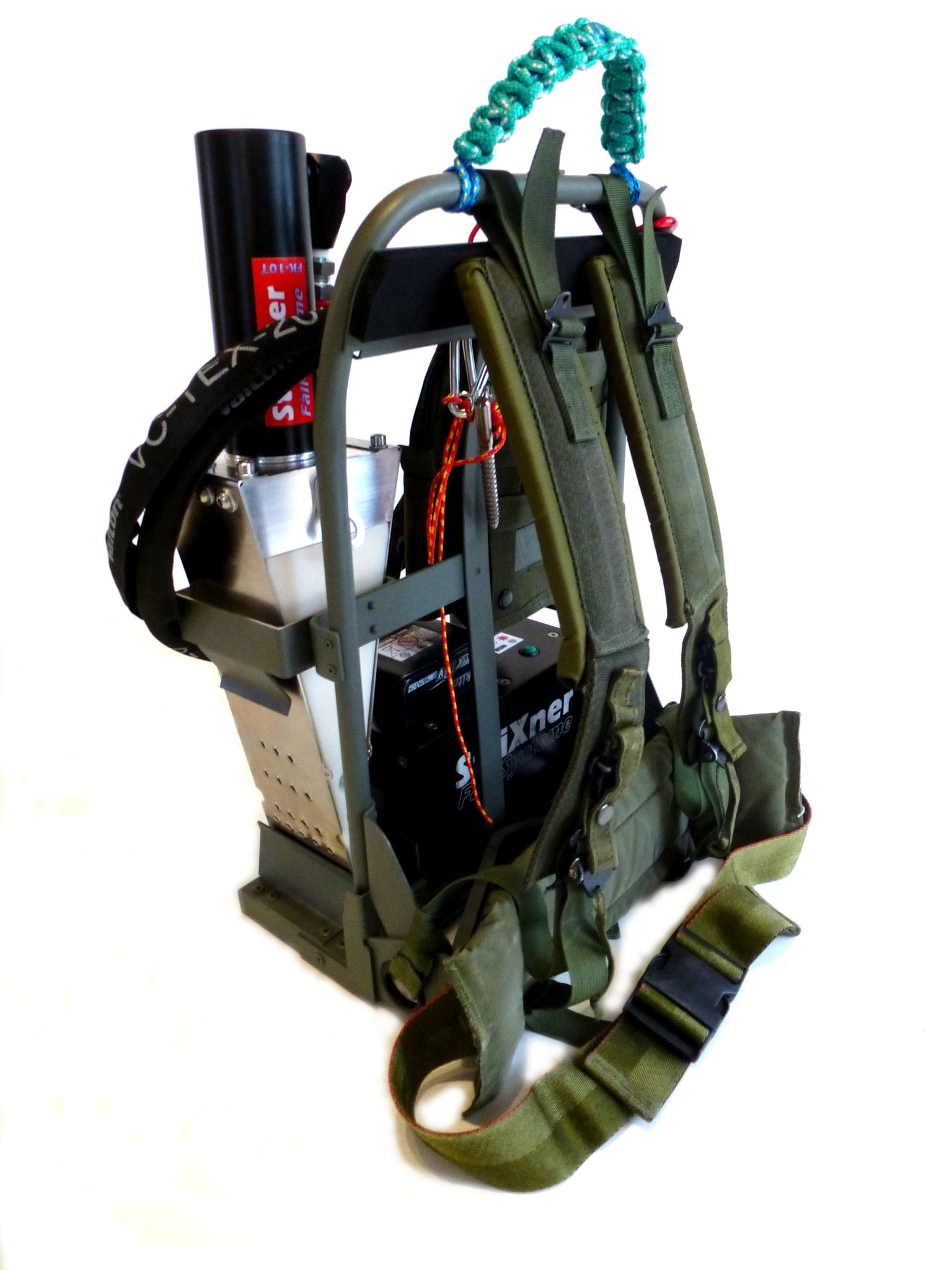

alle Schlauchleitungen sind mit einem Schauchbinder und einem Karabiner zum Befestigen am AliceFrame oder an den Handpumpen ausgestattet
für AP3:
1,5 m, 2 m, 4 m, 6 m oder 10 m Länge möglich
für manuelle Pumpen:
10 m (Standard), 6 m (bei vorwiegend Nadelholz) oder eine Kombination aus 6 m und 4m-Schlauchleitung
2 m als Verlängerung
Ventile zum Abkuppeln unter Last oder für zwei Fällkeile gleichzeitig ...

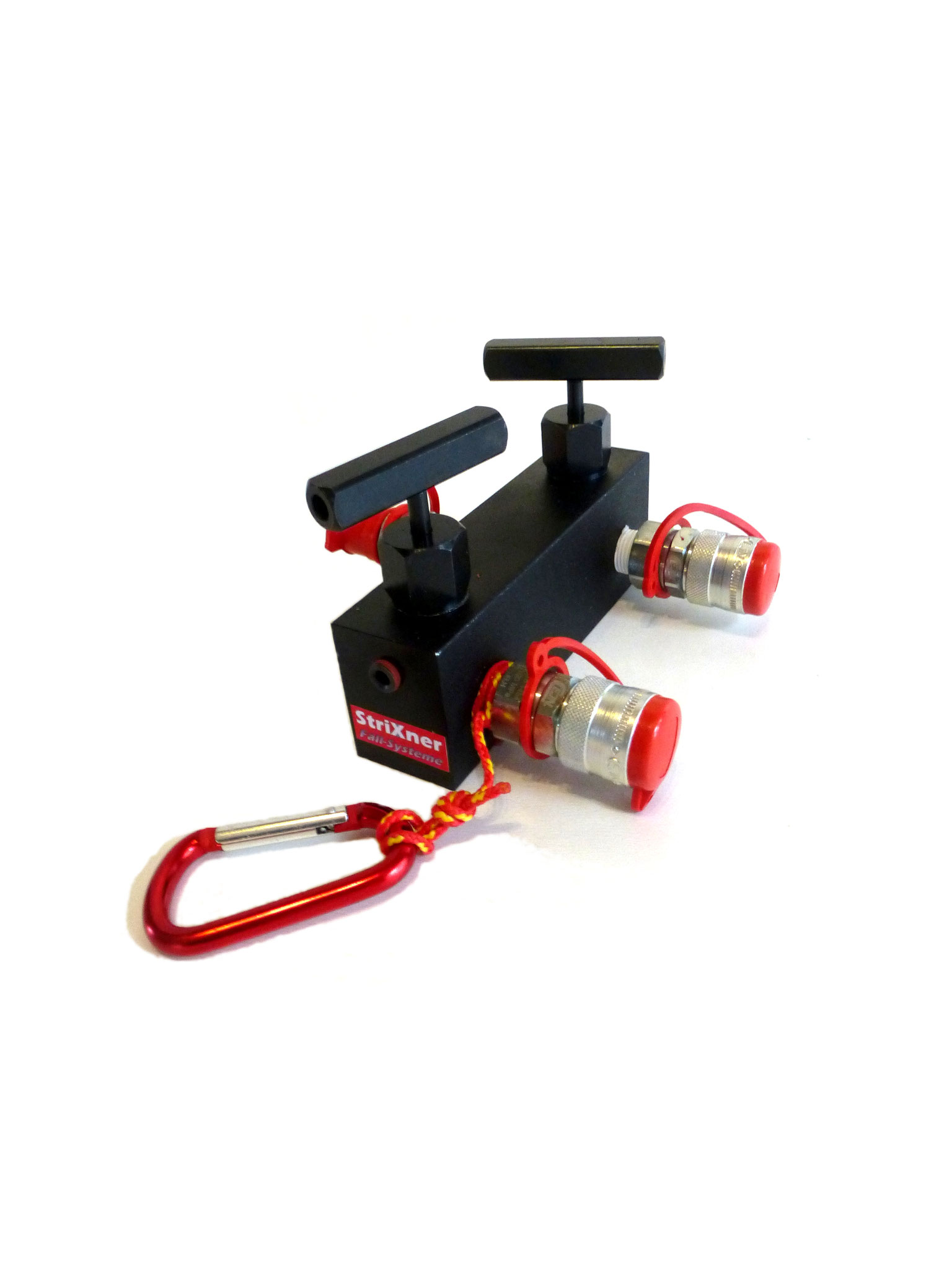

Ventile VB201 und VB101 für Zwei- und Mehrfällkopfbetrieb
Mit dem Zweikopfverteilerventil VB201 kann der Öldruck auf zwei Fällköpfe verteilt werden.
Zwei integrierte Feindrosselventile erlauben sehr feines Öffnen und Absenken des Druckes und Absetzen des Baumes auf dem Sicherungskeil. Die Feindrosselventile können vollständig abgesperrt werden, je nach Situation kann mit zwei Fällköpfen gleichzeitig, verzögert oder abwechselnd angehoben werden.
Die Hubleistung und die Auflagefläche der Fällköpfe verdoppelt sich, auch extrem starke Bäume können sicher und mühelos gefällt werden. Absolut erschütterungsfreies Arbeiten gewährleistet
Sicherheit auch bei schwierigen Fällungen.
Das Drosselventil VB101 kann direkt am Fällkopf angekuppelt werden. Nach dem Erreichen des max. Hubweges kann das Ventil geschlossen und dann die Schlauchleitung abgekuppelt
werden. Falls vorhanden kann mit einem zweiten Fällkopf völlig erschütterungsfrei weitergehoben werden. Auch der Einbau des Zweikopfsystemes ist dadurch noch nachträglich möglich.
durchdachtes Zubehör zum Sichern der Komponenten oder zum genauen beobachten des Fällvorganges ...
Zubehör
Mit dem Sicherungsset, bestehend aus dem Edelstahleinschlagbolzen und den beiden längenverstellbaren Karabinerhaken, kann der Fällkopf gegen Herabfallen vom Stock gesichert
werden. Durch sein Gewinde kann der Einschlagbolzen anschließend bequem wieder herausgedreht werden.
Mit dem Automatikspanngurt kann der Fällkopf an seinen Haltelaschen angeschlagen werden und um den Baum herum, vorallem bei Frost, zusätzlich gegen Herausrutschen gesichert
werden. Weiter kann der Automatikspanngurt festgestellt und nach Anschlagen am Fällkopf kann dieser bequem über der Schulter getragen werden.

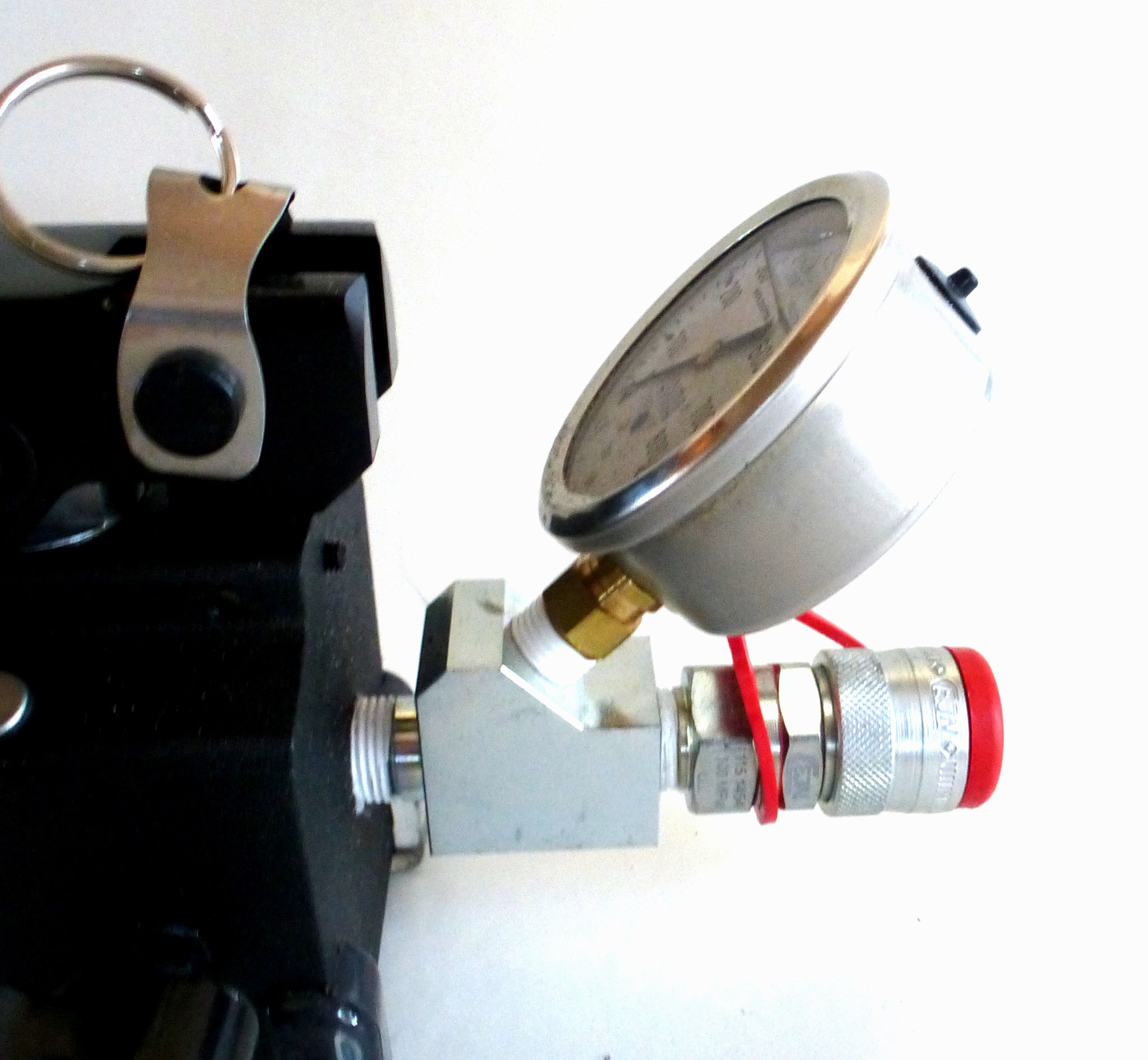

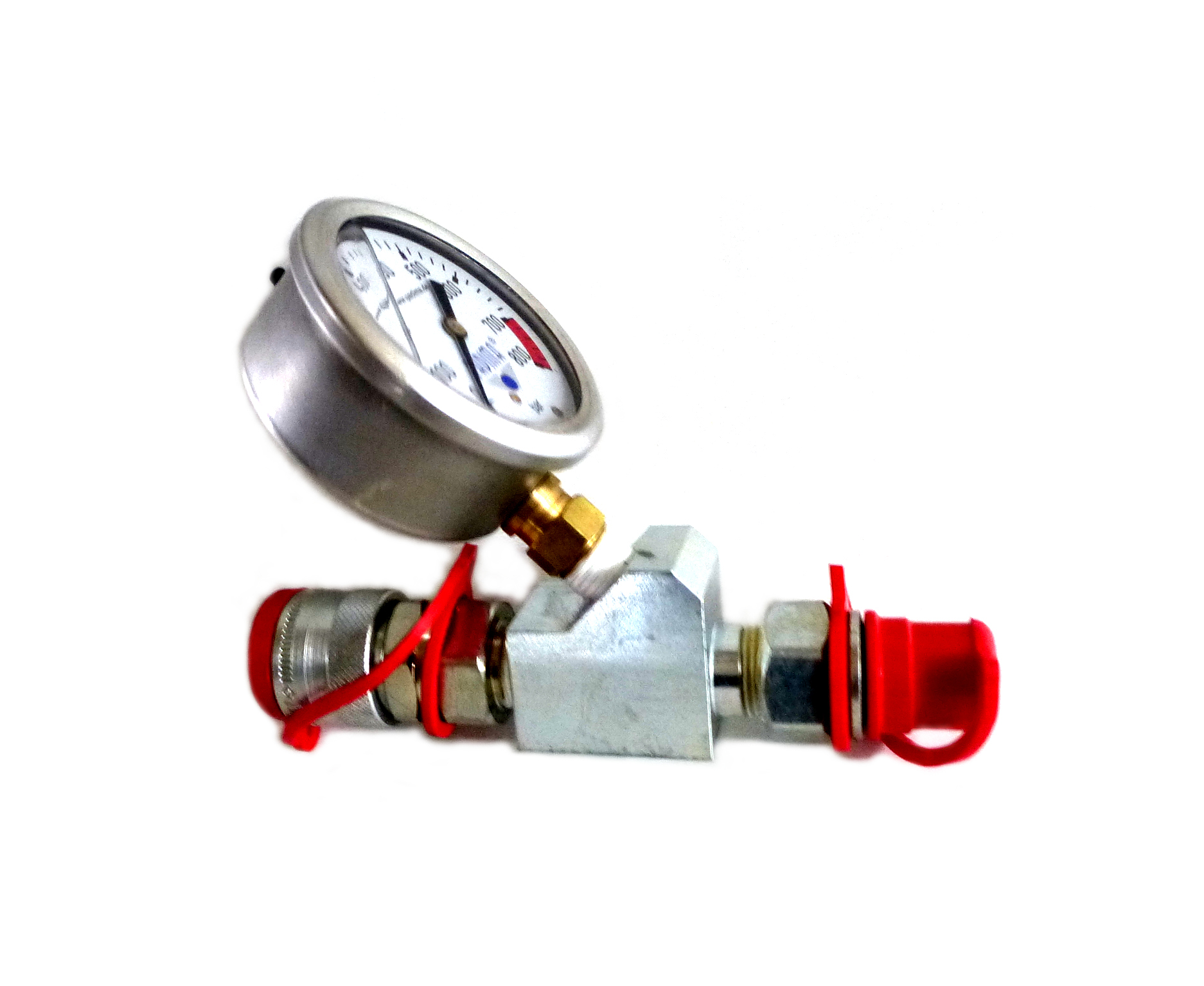

Mit dem Manometer (zum Festeinbau oder über Kupplung und Nippel steckbar) kann der Fällvorgang überwacht, das Baumgewicht abgeschätzt und Schnittfehler mit der Motorsäge
frühzeitig erkannt werden.
